Сквозная резка материалов

Ищете надежного подрядчика для раскроя? Если вам нужна качественная сквозная резка, заказать её в Москве сегодня предлагают сотни компаний. Но найти тех, кто не сорвет сроки и не испортит материал — задача со звездочкой. Мы превращаем векторные чертежи в реальные, осязаемые детали. Точно по контуру. Без облоя и нагара. Готовые к сборке, покраске или монтажу.

Что мы делаем? Берем ваш листовой или рулонный материал и прорезаем его насквозь. Задаем оборудованию нужные координаты, подбираем правильный режущий инструмент и запускаем процесс. От единичных прототипов до многотысячных тиражей. Наш парк станков работает круглосуточно.

Эта услуга — фундамент для десятков отраслей. Производство наружной рекламы не живет без раскроя пластика. Машиностроение завязано на точной резке металла. Мебельные фабрики тоннами кроят фанеру и МДФ. А производители упаковки регулярно нуждаются в плоттерной обработке картона. Оставьте заявку на расчет прямо сейчас. Пришлите векторный макет, и мы назовем точную стоимость до копейки в течение 15 минут.

Что такое сквозная резка и где она применяется?

Давайте разберемся в терминах. Сквозная резка, или сквозной пропил — это полное разделение материала по заданному контуру. На всю его толщину. Инструмент (луч, фреза или нож) прошивает лист насквозь и выходит с обратной стороны. Этим технология кардинально отличается от гравировки, где снимается только верхний слой, или от надсечки (kiss-cut), когда прорезается только пленка, а бумажная подложка остается целой.

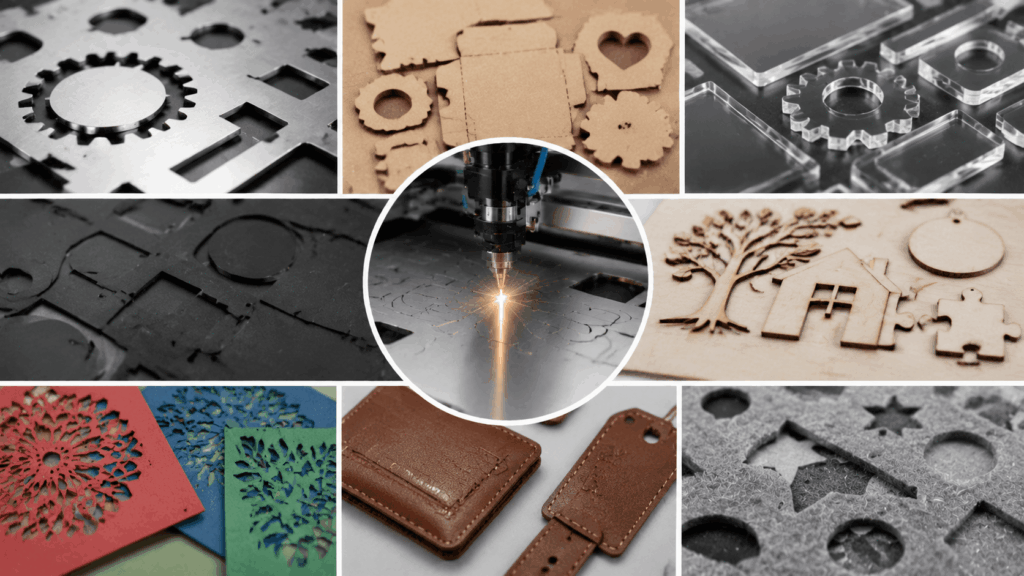

Суть процесса проста. Есть лист сырья. Из него нужно получить деталь сложной или простой формы. Квадрат, шестеренку, букву для вывески или ажурную панель. Сквозной раскрой решает эту задачу быстрее и чище любой ручной пилы.

Где это реально работает:

• Машиностроение и приборостроение. Корпуса для электроники, кронштейны, фланцы, шестерни, защитные кожухи. Здесь правят бал металлы и суровые допуски до сотых долей миллиметра.
• Рекламные конструкции. Объемные буквы, световые короба, вывески, ростовые фигуры, указатели. В ход идут акрил, ПВХ и композитные панели.
• Интерьерный декор. Ширмы, перегородки с геометрическими паттернами, декоративные решетки на радиаторы, стеновые панели.
• Производство мебели. Криволинейный раскрой столешниц, фасадов, спинок стульев, деталей корпусной мебели из массива и МДФ.
• Упаковка и полиграфия. Коробки сложной формы, ложементы из поролона, POS-материалы, дисплеи из гофрокартона.
• Легкая промышленность. Раскрой тканей, кожи, кожзама для пошива сумок, обуви, чехлов для автомобилей.

Спектр применения огромен. Одному клиенту нужно вырезать 5000 одинаковых шайб из паронита. Другому — одну эксклюзивную вывеску из латуни. Технология справляется с обеими задачами. Главное — правильно выбрать станок.

Доступные технологии сквозной резки

Универсального станка не существует. Нельзя резать сталь и картон одним и тем же инструментом с одинаковым успехом. Поэтому мы используем три принципиально разные технологии. Каждая заточена под свои задачи.

Лазерная резка

Тонкий, сфокусированный луч света прожигает материал насквозь. Звучит как фантастика, но это суровые будни нашего цеха. Лазер плавит, испаряет или выжигает сырье по линии реза. Параллельно в зону реза подается газ (кислород, азот или обычный сжатый воздух). Он выдувает расплав и остужает края.

Главная фишка лазера — отсутствие механического контакта. Заготовку не нужно жестко фиксировать струбцинами. Она не сдвинется, потому что на нее ничто не давит. Это позволяет вырезать микроскопические детали. Тончайшие перемычки в 1-2 миллиметра остаются целыми.

Края получаются идеально ровными. Абсолютно чистый рез. Никаких микрозаусенцев, стружки или опилок. Если мы режем акрил (оргстекло), то торец сразу получается глянцевым, как будто его отполировали. Идеально для производства светильников и сувениров.

Лазер безупречно кроит черную и нержавеющую сталь, фанеру, ХДФ, кожу, ткань и большинство пластиков. Но у него есть враги. ПВХ резать лазером нельзя — выделяется ядовитый хлор, который губит оптику станка и легкие оператора. Медь и латунь режутся тяжело из-за высокой отражающей способности. Луч просто отскакивает от поверхности.

Фрезерная резка на ЧПУ

Здесь работает грубая, но невероятно точная механика. В шпиндель станка зажимается фреза (по сути, очень умное и острое сверло). Шпиндель раскручивается до 18-24 тысяч оборотов в минуту. Фреза опускается в материал и начинает прорубать себе путь, превращая излишки в стружку.

Фрезер — король толстых листовых материалов. Лазеру тяжело пробить 20-миллиметровый акрил или толстый массив дуба. А фрезе — легко. Она просто снимет материал за несколько проходов. Постепенно. Слой за слоем.

Огромный плюс фрезеровки — возможность создавать сложнейшие контуры и 3D-рельефы. Можно сделать сквозной рез, а края тут же обработать фасонной фрезой, скруглив их или сделав фаску. Два действия за одну установку детали.

Фрезерный станок идеален для алюминиевых композитных панелей (АКП). Из них делают фасады зданий. Фреза прорезает верхний слой алюминия и пластиковую сердцевину насквозь, оставляя нижний слой целым для сгиба. Это называется фрезеровка под загиб.

Материалы для фрезера: ПВХ, поликарбонат, дерево любой породы, текстолит, капролон, алюминий, латунь, искусственный камень. Минус технологии — внутренние углы всегда будут немного скругленными. Радиус скругления равен радиусу самой фрезы. Сделать абсолютно острый внутренний угол фрезой невозможно физически.

Плоттерная резка

Планшетные режущие плоттеры — это спасение для мягких, вязких и рулонных материалов. В отличие от лазера, плоттер не жжет края. В отличие от фрезера, он не оставляет стружки. Рабочий инструмент здесь — нож.

Существует несколько типов ножей. Флюгерный нож свободно вращается в подшипнике и поворачивается по направлению реза. Тангенциальный нож управляется отдельным мотором и принудительно поворачивается в углах. Осциллирующий нож вибрирует вверх-вниз с огромной частотой (как микро-пила), пробивая толстые и плотные материалы.

Сквозная прорезка на плоттере — это классика для упаковочной индустрии. Гофрокартон, пенокартон, микрогофрокартон режутся идеально. Рядом с ножом можно поставить биговочный ролик. Он продавит линии сгиба, не прорезая картон. На выходе получается готовая развертка коробки.

Плоттер незаменим для изготовления прокладок из резины, паронита, силикона. Он идеально кроит магнитный винил для сувениров, толстую кожу для галантереи, светоотражающие пленки для дорожных знаков. Если вам нужна идеальная чистота реза без запаха гари и без пыли — выбирайте плоттер.

С какими материалами мы работаем

Наш арсенал оборудования позволяет кроить практически всё, что существует в природе. От мягкой губки до броневой стали. Под каждый материал у нас прописаны технологические карты, подобраны режимы скоростей и нужные газы.

Металлы

Резка металла — один из самых востребованных запросов. Мы кроим металлы лазером (волоконные источники мощностью от 1.5 до 6 кВт) и фрезером. Что мы режем:

• Черная сталь (углеродистая). Режем толщины от 0.5 мм до 20 мм. В качестве режущего газа используем кислород. Он вступает в реакцию с металлом, выделяя дополнительное тепло.
• Нержавеющая сталь. Кроим до 12 мм. Здесь кислород под запретом. Используем только чистый азот под высоким давлением. Азот выдувает расплав и защищает кромку от окисления. Рез получается светлым и чистым, без окалины.
• Алюминий и дюраль. Вязкий металл с высокой теплопроводностью. Режем лазером до 10 мм, более толстые листы пускаем на фрезер.
• Латунь и медь. Капризные материалы. Требуют ювелирной настройки фокусного расстояния. Режем тонкие листы для декора, табличек и электротехнических шин.
• Титан. Дорогой и сложный в обработке металл. Режем его азотом или аргоном, чтобы избежать появления хрупких нитридов на кромке.

Важный момент. Мы осуществляем раскрой не только плоских листов. В нашем парке есть станки с труборезами. Сквозная резка круглых, квадратных и профильных труб — обычное дело. Вырезаем отверстия под крепеж, делаем замки для стыковки труб под сварку без зазоров.

Дерево и фанера

Дерево — живой материал. В нем есть волокна, смола, влага. Двух одинаковых листов фанеры не бывает. Поэтому подход к деревяшкам всегда индивидуальный.

• Березовая фанера. Самый популярный материал. Режем толщины от 3 мм (для сувениров и чайных домиков) до 21 мм (для каркасов мебели и опалубки). Используем лазер для тонкой фанеры и фрезер для толстой. С лазером есть нюанс. Фанера проклеена смолами (ФК или ФСФ). При лазерной резке клей кипит и оставляет черный нагар на торцах. Чтобы свести нагар к минимуму, мы подаем в зону реза воздух под давлением до 6 атмосфер. Торец получается аккуратно-коричневым, карамельного цвета.
• МДФ. Спрессованная древесная пыль. Идеально режется и лазером, и фрезой. Внутри нет сучков и пустот, поэтому рез всегда стабильный и предсказуемый.
• Массив дерева. Дуб, бук, ясень, сосна. Лазером массив режут редко из-за риска возгорания и сильного обугливания. Тут царит фрезерная резка. Мы вырезаем менажницы, разделочные доски, элементы лестниц и дизайнерскую мебель.

Пластики и полимеры

Мир пластиков огромен. И каждый из них ведет себя под ножом или лучом по-разному.

• Оргстекло (акрил). Экструзионное и литое. Лазер режет акрил божественно. Кромка плавится, становится прозрачной и гладкой. Полировка после резки не требуется. Режем детали для лайтбоксов, номерки, подставки под товары.
• ПВХ (Поливинилхлорид). Вспененный и жесткий. Как уже говорилось, лазеру тут не место. Режем ПВХ исключительно на фрезерных или плоттерных станках. Плоттер с осциллирующим ножом режет вспененный ПВХ до 5 мм идеально чисто, без стружки.
• Полистирол. Ударопрочный пластик. Отлично фрезеруется. Применяется для формовки и производства рекламных стоек.
• ПЭТ (Полиэтилентерефталат). Гибкий прозрачный пластик. Из него делают трафареты, защитные экраны, бейджи. Режется лазером как масло. Тонкий ПЭТ кроим на плоттере.
• Монолитный поликарбонат. Антивандальный материал. Он не бьется. Лазер оставляет на нем желтоватый, горелый край. Поэтому поликарбонат мы обрабатываем только фрезами на ЧПУ.
• Текстолит и стеклотекстолит. Технические материалы для печатных плат и изоляторов. Фрезеруем твердосплавными фрезами, так как стекловолокно моментально тупит обычный инструмент.

Стекло и хрупкие материалы

Стекло вызывает много вопросов. Основываясь на спросе с Авито и профильных форумов, люди часто ищут лазерную резку стекла. Развеем миф. Лазер не режет стекло насквозь в классическом понимании. Он вызывает микротрещины (термоудар), по которым стекло потом ломают. Это ненадежно.

Особенности сквозной резки стекла и зеркал в нашем цеху строятся на других принципах. Мы используем гидроабразивную резку (струя воды с песком под колоссальным давлением) или специализированные ЧПУ-станки с алмазными фрезами и обязательным водяным охлаждением.

Важно: каленое стекло резать нельзя. Никак. Ничем. Оно моментально разлетится на мелкие осколки. Стекло сначала режут в сыром виде, сверлят все нужные отверстия, шлифуют кромки, и только потом отправляют в печь на закалку. Учитывайте это при проектировании стеклянных дверей или перегородок.

Цены на сквозную резку (Прайс-лист)

Как формируется цена? Мы не берем цифры с потолка. Ценообразование в нашей отрасли предельно прозрачно. Главный критерий — длина пути, который проходит режущий инструмент. Эта величина называется «погонный метр» (м/п).

Допустим, вам нужно вырезать квадрат 1х1 метр. Периметр квадрата — 4 метра. Значит, станок прорежет 4 погонных метра материала. За них вы и платите. Стоимость одного погонного метра зависит от трех факторов:

1. Тип материала. Резать мягкий ПВХ быстрее и дешевле, чем грызть нержавейку или титан.
2. Толщина листа. Чем толще материал, тем медленнее едет станок. Лазер режет миллиметровую сталь на скорости 20 метров в минуту. А 10-миллиметровую — со скоростью 1 метр в минуту. Разница колоссальная.
3. Объем заказа (тираж). Здесь работает классическая оптовая схема. Чем больше вы заказываете, тем дешевле обходится каждый метр.

Ниже представлена ориентировочная таблица цен. Точную смету мы выдаем только после изучения вашего макета.

Ориентировочные цены за погонный метр (в рублях)

Цены указаны для базовых толщин (до 3 мм). Для толстых материалов применяется повышающий коэффициент.

Материал	Размер	Цена
Акрил / Оргстекло (до 3 мм)	от 20 до 100 м/п	45 руб
	от 100 до 500 м/п	35 руб
	от 500 до 10000 м/п	25 руб
Березовая фанера (до 4 мм):	от 20 до 100 м/п	40 руб
	от 100 до 500 м/п	30 руб
	от 500 до 10000 м/п	20 руб
Черная сталь (до 2 мм)	от 20 до 100 м/п: 60 руб	60 руб
	от 100 до 500 м/п: 40 руб.	45 руб
	от 500 до 10000 м/п:	30 руб
ПВХ вспененный на плоттере (до 5 мм)	от 20 до 100 м/п	50 руб
	от 100 до 500 м/п	40 руб
	от 500 до 10000 м/п	28 руб
Гофрокартон (плоттерная резка + биговка)	от 20 до 100 м/п	35 руб
	от 100 до 500 м/п	25 руб
	от 500 до 10000 м/п	15 руб

Обратите внимание. При больших тиражах (от 10 000 м/п) действуют индивидуальные скидки. Мы готовы обсуждать цены с постоянными партнерами, чтобы вписаться в ваш бюджет.

Срочные заказы. Производство всегда загружено. Если вам нужно «вчера», мы можем сдвинуть очередь и вывести операторов в ночную смену или в выходной. Наценка за срочный заказ (отгрузка в день обращения или на следующие сутки) обычно составляет от 50% до 100% к базовой стоимости прайса. Звоните, договоримся.

Минимальная стоимость заказа. Станок требует настройки. Инженеру нужно проверить макет, написать управляющую программу, загрузить тяжелый лист материала на рабочий стол, выставить нулевые координаты. Затраты времени на подготовку могут превышать время самой резки маленькой детали. Поэтому у нас есть минимальная сумма заказа — 3000 рублей. Если вам нужно вырезать одну букву высотой 10 см, это все равно будет стоить 3000 рублей. Выгоднее заказывать партиями.

Как правильно подготовить макет для резки

80% задержек на производстве связано с кривыми макетами. Станки с ЧПУ (числовым программным управлением) невероятно глупы. Они понимают только язык цифр и векторов. Станок не видит картинку, он видит математические координаты.

Если вы пришлете нам фотографию в формате JPG или набросок от руки на салфетке, станок это не прорежет. Придется привлекать дизайнера для отрисовки векторов (это отдельная платная услуга). Чтобы сэкономить время и деньги, готовьте файлы правильно:

• Форматы файлов: Принимаем чертежи в форматах .CDR (CorelDRAW), .AI (Adobe Illustrator), .DXF или .DWG (AutoCAD). Для плоттерной резки картона и упаковки отлично подходят PDF.
• Масштаб 1:1. Чертеж должен быть в реальном размере. Никаких масштабов 1:100. Измеряем все строго в миллиметрах.
• Замкнутые контуры. Линия реза должна быть непрерывной. Если в контуре есть разрыв хотя бы на сотую долю миллиметра, станок воспримет это как две разные линии и рез будет испорчен. Деталь просто не выпадет из листа.
• Шрифты в кривых. Если вы вырезаете текст, обязательно переведите все шрифты в векторные кривые. Иначе на нашем компьютере ваш красивый дизайнерский шрифт откроется стандартным Arial.
• Отсутствие пересечений. Векторные линии не должны накладываться друг на друга. Если станок пройдет по одной линии дважды, он сожжет материал и испортит кромку.
• Толщина линий. Делайте линии «Сверхтонкими» (Hairline). Заливка объектов не нужна, она только мешает восприятию контура.

Если вы не умеете работать в векторных редакторах — не страшно. Присылайте то, что есть (эскизы, фото с размерами). Наши инженеры-конструкторы отрисуют макет с нуля. Услуга платная, но она гарантирует 100% совместимость с нашим оборудованием.

Этапы работы: от вашей идеи до готовых деталей

Мы выстроили прозрачный и понятный процесс. Никакой бюрократии. Только четкая работа на результат.

Шаг 1. Заявка и просчет. Вы отправляете нам макет на почту или в мессенджер. Указываете материал, нужную толщину листа и тираж. Наш менеджер загружает файл в расчетную программу. Программа вычисляет длину реза и время работы станка. Через 15 минут вы получаете коммерческое предложение с точной суммой и сроками.

Шаг 2. Согласование материала. Вы можете привезти свое сырье (давальческое сырье). Это частая практика. Но мы рекомендуем использовать наши материалы. На нашем складе всегда есть запас металла, фанеры, акрила и картона от проверенных поставщиков. Мы знаем, как именно этот акрил режется на нашем лазере. Заказывая материал у нас, вы перекладываете всю ответственность за брак на наши плечи.

Шаг 3. Тестовый рез (для сложных партий). Если материал капризный, а тираж огромный, мы никогда не пускаем весь объем в работу вслепую. Сначала вырезаем одну пилотную деталь. Проверяем геометрию штангенциркулем. Смотрим на качество кромки. Вы утверждаете образец. И только после отмашки мы запускаем серию.

Шаг 4. Раскладка (Nesting). Инженер берет ваш макет и оптимизирует его расположение на листе. Задача — минимизировать отходы. С помощью специального софта детали раскладываются так плотно друг к другу, как это физически возможно, с учетом допусков на толщину реза.

Шаг 5. Непосредственно сквозная резка. Файл отправляется на стойку ЧПУ. Оператор крепит материал, выставляет фокус, калибрует инструмент и нажимает кнопку «Старт». Начинается магия производства.

Шаг 6. Отк контроля качества. Готовые детали снимаются со стола. Мастер проверяет отсутствие недорезов. Если резали металл лазером на кислороде — сбиваем окалину (если требуется). Если резали картон на плоттере — проверяем качество биговки. Детали пакуются в стрейч-пленку или картонные коробки для защиты при транспортировке.

Шаг 7. Отгрузка. Вы можете забрать заказ самовывозом с нашего цеха. Для крупногабаритных партий мы организуем доставку грузовым транспортом по Москве и области. Отправляем заказы и в регионы проверенными транспортными компаниями.

Частые вопросы от клиентов (FAQ)

Мы собрали самые популярные вопросы, которые слышим от заказчиков каждый день. Отвечаем прямо и без утайки.

Что делать, если деталь после резки не сходится с чертежом по размерам?
Любой инструмент имеет толщину. Лазерный луч забирает около 0.1 — 0.2 мм материала. Фреза — от 2 до 8 мм. Плоттерный нож практически не имеет толщины реза. Мы всегда учитываем эквидистанту (отступ на радиус инструмента) на этапе программирования. Размеры готовой детали соответствуют чертежу с точностью до десятых долей миллиметра. Если ошибка произошла по вине нашего оператора — переделываем за свой счет.

Можно ли вырезать деталь из уже окрашенного листа или листа с защитной пленкой?
Да. Более того, акрил и зеркальные пластики мы режем строго в заводской защитной пленке, чтобы избежать царапин. Пленка легко прорезается вместе с материалом. Если металл окрашен порошковой краской, лазер может слегка подплавить край краски, а фрезер может оставить сколы. Плоттерная резка окрашенных материалов проходит без проблем.

Какой максимальный размер цельной детали вы можете вырезать?
Все упирается в размер рабочего поля наших станков. Большинство широкоформатных лазеров и фрезеров имеют столы размером 1500х3000 мм или 2000х3000 мм. Плоттеры часто работают с рулонами шириной до 1600 мм и неограниченной длиной. Если ваша деталь больше рабочего поля, мы разобьем макет на части и предусмотрим скрытые замки (шип-паз) для стыковки.

Режете ли вы вспененный поролон и ложементы?
Да. Толстый поролон и ЭВА (EVA-пена) отлично режутся на плоттерах с осциллирующими ножами или струной. Выжигание поролона лазером мы не практикуем из-за сильного оплавления краев и токсичного дыма.

Подводя итоги

Производство не терпит дилетантов. Испорченный лист дорогой нержавейки или запоротая партия акрила бьют по карману и срывают сроки сдачи проекта. Доверяйте раскрой материалов профессионалам.

Мы предлагаем комплексный подход. У нас есть всё: мощные лазеры для ювелирной резки стали, жесткие фрезерные центры для толстых массивов дерева и быстрые планшетные плоттеры для упаковки и пленок. Мы знаем свойства материалов, умеем читать чертежи и несем материальную ответственность за каждую заготовку.

Сквозная резка — это первый, но самый важный шаг в создании любого продукта. Ошибешься на миллиметр при раскрое — потом не соберешь всю конструкцию. Выбирайте надежность. Присылайте макеты. Давайте делать крутые вещи вместе!
