Резка картона

Ищете идеальный рез без замятых краев и бахромы? Вы по адресу. Картон только кажется простым и податливым материалом. На деле работа с ним требует ювелирной точности. Обычный канцелярский нож или ножницы годятся разве что для школьных поделок. А когда дело касается тиражей, сложной упаковки или дизайнерских конструкций, в игру вступают промышленные станки.

Если вам нужна качественная резка картона заказать, то ее лучше на специализированном производстве. Забудьте о старых методах, когда приходилось неделями ждать изготовления вырубного штампа ради небольшой партии коробок. Современное цифровое оборудование перевернуло рынок. Плоттеры и лазеры режут материал быстро, чисто и строго по векторному контуру.

Услуга востребована буквально везде. Бизнесу нужны тестовые образцы упаковки, ложементы для товаров, рекламные стойки и POS-материалы. Частные мастера заказывают лекала, трафареты, детали для скрапбукинга и архитектурных макетов. И самое главное — новые технологии позволяют обрабатывать плотные листы без повреждений структуры, расслоения и неприятного нагара на торцах.

Оборудование с ЧПУ (числовым программным управлением) исключает человеческий фактор. Машина не дрогнет. Нож не соскользнет. Каждая деталь в тираже из тысячи штук будет абсолютно идентична первой. И это не магия, а точный математический расчет, помноженный на острую сталь высокотехнологичных ножей.

Основные технологии раскроя

Единого универсального способа не существует. Выбор оборудования всегда зависит от ваших задач, сроков, бюджета и специфики самого материала. Давайте разберем три главных метода, которые сегодня правят бал на производствах.

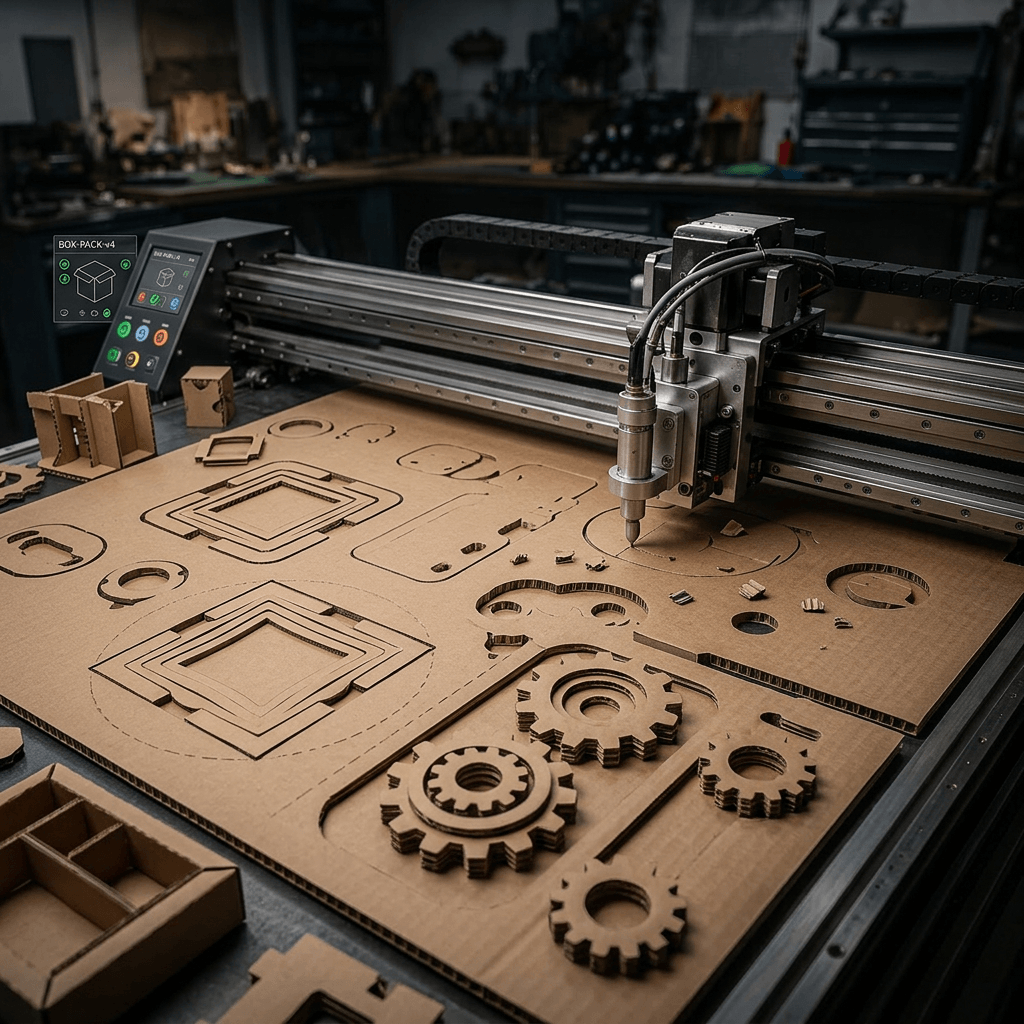

Плоттерная резка картона

Это абсолютный король в мире обработки плотных листовых материалов. В отличие от рулонных режущих плоттеров, которые прорезают тонкую пленку, здесь используются мощные планшетные машины. И они творят настоящие чудеса.

Главный рабочий инструмент — осциллирующий (вибрирующий) нож. Он не просто тянется сквозь лист. Лезвие совершает тысячи микроскопических движений вверх-вниз за одну секунду. За счет этой высокочастотной вибрации нож входит даже в самый жесткий пятислойный гофрокартон как горячий нож в сливочное масло.

Преимущества плоттера неоспоримы:

• Идеально чистый торец. Никаких подпалин, копоти или изменения цвета кромки. Это критически важно для белой подарочной упаковки.
• Сумасшедшая скорость. Плоттер режет в 10, а иногда и в 15 раз быстрее лазера, особенно на прямых участках.
• Снайперская точность. Погрешность составляет не более 0,1 мм. Детали собираются в пазы без зазоров и люфта.
• Биговка в том же цикле. Станок может менять инструменты на лету. Сначала по линиям сгиба проходит специальный ролик, продавливая аккуратную канавку (биг), а затем нож вырезает внешний контур. Итог — коробка складывается ровно, без трещин на сгибах.

Для коротких и средних тиражей плоттер — лучшая альтернатива дорогим вырубным штампам. Вам не нужно платить десятки тысяч рублей за изготовление деревянной доски с металлическими ножами-линейками. Просто загрузите файл, и станок начнет работу.

Лазерная резка

Там, где плоттер может спасовать из-за слишком мелких деталей, на сцену выходит лазер. Тончайший световой луч выжигает материал строго по заданным координатам. Ширина реза при этом микроскопическая — доли миллиметра.

Лазер обожают дизайнеры и создатели открыток. Почему? Потому что только луч способен вырезать сложнейшую перфорацию, витиеватые кружева, крошечные отверстия и острые внутренние углы, куда физически не пролезет лезвие ножа.

Но у медали есть обратная сторона. Луч воздействует высокой температурой. Из-за этого край всегда получается слегка загорелым (от светло-коричневого до темного оттенка) и приобретает характерный запах жженой бумаги. На темных дизайнерских бумагах это незаметно. А вот пухлый белый целлюлозный картон может потерять товарный вид. Поэтому лазер чаще выбирают для сложного декора, гравировки и изготовления трафаретов, где цвет торца не имеет значения.

Планшетная и фигурная контурная резка

Что делать, если у вас лист размером два на три метра? Под него нужен соответствующий стол. Планшетные комплексы созданы именно для решения масштабных задач. Огромная рабочая зона позволяет кроить полноформатные листы без предварительной распиловки.

Материал надежно фиксируется на столе с помощью мощной вакуумной системы. Никаких струбцин или скотча. Насосы выкачивают воздух через микроотверстия в поверхности стола, намертво прижимая лист. Картон не сдвинется ни на миллиметр даже при агрессивном фрезеровании сложных геометрических форм.

Фигурная контурная резка незаменима при создании нестандартных конструкций. Станок умеет вырезать детали по напечатанному изображению. Оптическая камера считывает специальные метки на листе (кресты), программное обеспечение корректирует искажения печати, и нож пускается точно по контуру картинки. Так делают ростовые фигуры в кинотеатры, декорации для витрин и яркие рекламные топперы.

С какими видами картона мы работаем

Материал диктует правила. Нельзя резать тонкую бумагу и толстый «сэндвич» одними и теми же настройками. Разберем основные типы сырья, с которыми мы сталкиваемся ежедневно.

Гофрокартон и микрогофрокартон

Звезда упаковочной индустрии. От транспортных коробок до изящных пеналов для косметики. Состоит из чередующихся плоских (лайнеры) и волнистых (флютинг) слоев. Мы кроим любые профили: «Е» (микрогофра толщиной около 1,5 мм), «В», «С», а также плотный пятислойный картон.

Главная проблема при работе с гофрой — не раздавить волну. Если резать тупым инструментом, край сомнется. Плоттер с тангенциальным ножом решает эту задачу блестяще. Рез получается перпендикулярным, слои не расплющиваются, а при сборке коробки клапаны идеально прилегают друг к другу.

Переплетный и пивной картон

Очень плотные, жесткие и капризные в обработке материалы. Переплетный (он же каппа) прессуется под высоким давлением. Его толщина может достигать 3-4 миллиметров. Используется для твердых книжных обложек, премиальных кашированных коробок типа «крышка-дно», настольных игр и пазлов.

Пивной картон отличается от переплетного тем, что он более пористый, пухлый и легкий. Отлично впитывает влагу. Из него делают бирдекели (костеры под бокалы), ароматизаторы для авто и архитектурные макеты. Резать такие листы вручную — настоящее испытание, лезвие быстро тупится и вязнет. На станке же раскрой занимает секунды, а край остается гладким, без «заусенцев».

Дизайнерский и мелованный картон

Материал для эстетов. Окрашенный в массе, с тиснением под лен или кожу, металлизированный, с покрытием Soft Touch. Стоит дорого, выглядит роскошно. Применяется для визиток, пригласительных, папок, подарочных пакетов.

С такими листами мы работаем максимально деликатно. Настройка давления ножа калибруется до грамма. Мы можем выполнить не только сквозной рез, но и надсечку (надрез верхнего слоя), а также деликатную биговку, которая не порвет дорогое покрытие на сгибе.

Сотовый картон

Специфический материал, внутри которого находится ячеистая структура, напоминающая пчелиные соты. При малом весе он обладает колоссальной жесткостью на сжатие. Из него делают выставочные стенды, экологичную мебель, прочные транспортные поддоны.

Резать сотовую панель толщиной 16 или 50 миллиметров — задача для мощного инструмента. Здесь используется специальный длинный осциллирующий нож, а также инструмент для V-образной резки. V-cut вырезает паз под углом 45 градусов, не прорезая нижний слой бумаги. Это позволяет согнуть толстую панель ровно под углом 90 градусов, создавая объемные 3D-конструкции без применения клея на углах.

Что можно изготовить с помощью цифрового кроя

Возможности современных режущих комплексов ограничены лишь фантазией конструктора. Вот лишь краткий список того, что регулярно сходит с наших рабочих столов.

Во-первых, любая упаковка. Самосборные коробки с замками, почтовые короба, тубусы, шоу-боксы. Огромным спросом пользуются сложные ложементы. Это внутренние вкладыши, которые удерживают товар (хрупкую посуду, электронику, флаконы духов) внутри коробки. Плоттер вырежет отверстия под каждый предмет с точностью до миллиметра.

Во-вторых, рекламные материалы. POSM (Point of Sales Materials). Хардпостеры, шелфтокеры, диспенсеры для листовок, подвесные мобайлы, ценникодержатели. Картон — отличный экологичный и недорогой материал для краткосрочных промо-акций в супермаркетах.

В-третьих, лекала и шаблоны. Швейные фабрики, обувные производства и мастерские по пошиву чехлов для авто заказывают у нас раскрой базовых лекал из плотного электрокартона. Такие шаблоны служат долго, не обтрепываются по краям и стоят копейки по сравнению с пластиковыми аналогами.

В-четвертых, элементы декора. Бумажные полигональные фигуры, которые сейчас на пике интерьерной моды. Снежинки для новогодних витрин. Детали для проведения мастер-классов и детского творчества. Развертки для создания огромных букв или цифр на праздниках.

Требования к макетам: как правильно подготовить файл

Чтобы станок понял задачу правильно, ему нужен четкий чертеж. Машина не понимает картинок в формате JPEG или PNG. Ей нужны строгие математические кривые.

Вот базовые правила, которые сэкономят время и нервы всем участникам процесса:

• Векторный формат. Принимаем файлы с расширениями .cdr (CorelDRAW), .ai, .eps (Adobe Illustrator), .pdf или .dxf.
• Масштаб 1:1. Чертеж в файле должен быть в натуральную величину. Единицы измерения — миллиметры.
• Замкнутые линии. Все контуры реза должны быть замкнутыми. Если в линии есть разрыв толщиной с волосок, нож остановится и не прорежет деталь до конца.
• Отсутствие двойных линий. Самая частая ошибка новичков — наложение контуров друг на друга. Человеческий глаз этого не видит. А станок увидит две линии и проедет ножом дважды по одному месту. Результат — испорченный, «разлохмаченный» край.
• Разделение по слоям или цветам. Линии сквозного реза должны быть одного цвета (например, красного), линии биговки — другого (зеленого), надсечка — третьего. Это позволяет оператору быстро назначить каждому цвету свой инструмент.
• Шрифты в кривых. Если в макете есть текст для гравировки или надсечки, обязательно переведите его в кривые (curves). Иначе при открытии файла на нашем компьютере шрифт может слететь.

Нет готового вектора? Не беда. Наши инженеры-конструкторы помогут отрисовать макет по вашему эскизу, фотографии или физическому образцу детали.

Почему цифровой раскрой без штампов выгоднее для бизнеса

Представьте ситуацию. Вы запускаете новый продукт. Вам нужна тестовая партия упаковки — 500 штук. Традиционная типография скажет: «Сначала платите за вырубной штамп». А штамп — это кусок толстой фанеры, в которую лазером прорезаны пазы, а в них вручную забиты стальные режущие и биговальные линейки. Стоит он дорого. Делается несколько дней. Если в конструкцию закралась ошибка (коробка не закрывается), штамп отправляется в мусорку. Вы теряете деньги и время.

С плоттером эта проблема исчезает как класс. Технология Print & Cut (печатай и режь) позволяет выпускать тиражи от 1 штуки без приладки и оснастки. Вы можете заказать 5 совершенно разных вариантов конструкции, вырезать их за час, склеить, примерить на товар и запустить в производство только тот вариант, который подошел идеально.

Гибкость — вот главное слово современного производства. Сегодня вы режете мини-коробки под ювелирные украшения, завтра — двухметровые ростовые фигуры деда Мороза, а послезавтра — толстые ложементы из пенокартона. И все это на одном станке, просто меняя модули и ножи.

Как формируется цена и от чего зависят сроки

Стоимость резки картона никогда не берется с потолка. Она рассчитывается программно на основе вашего макета. Главный критерий ценообразования — длина пути ножа, то есть погонные метры реза. Чем сложнее деталь, чем больше в ней мелких вырезов, зубчиков и перфораций, тем длиннее путь инструмента и выше итоговая стоимость.

Но это не единственный фактор. Что еще влияет на смету?

1. Тип и толщина материала. Тонкий мелованный картон режется на максимальной скорости. Жесткая трехмиллиметровая каппа требует замедления станка, иначе нож может сломаться. Больше машинного времени — выше цена.
2. Количество инструментов. Если деталь нужно только вырезать по контуру — это одна цена. Если нужна еще биговка, V-образный рез и перфорация — станку потребуется время на смену инструмента в каждом цикле.
3. Объем тиража. Классическое правило опта работает и здесь. Чем больше одинаковых листов нужно раскроить, тем дешевле обходится единица продукции. В стоимость первого листа всегда закладывается время на настройку оборудования и приладку.

Сроки зависят от загрузки производства, но обычно мы отдаем готовые заказы за 1-3 рабочих дня. Срочные задачи (когда «нужно было вчера») обсуждаются индивидуально. Благодаря парку из нескольких скоростных станков мы легко перераспределяем нагрузку и выручаем клиентов в моменты горящих дедлайнов.

Стоимость резки картона

Материал	Толщина / Плотность	Технология	Цена за 1 пог. метр (от 100 м)	Цена за 1 пог. метр (от 1000 м)
Бумага, ватман	до 300 г/м2	Лазер / Плоттер	от 25 руб.	от 15 руб.
Дизайнерский картон	300 — 600 г/м2	Плоттер	от 35 руб.	от 22 руб.
Микрогофрокартон	1.5 — 2 мм	Плоттер (резка + биговка)	от 45 руб.	от 30 руб.
Гофрокартон 3-слойный	3 — 4 мм	Плоттер (осциллирующий нож)	от 55 руб.	от 38 руб.
Переплетный картон	до 3 мм	Плоттер (усиленный нож)	от 65 руб.	от 45 руб.

*Цены носят ознакомительный характер. Точный расчет производит технолог после проверки макета.

Как сделать заказ: простой пошаговый план

Процесс работы с нами выстроен так, чтобы вы не тратили лишнее время. Все прозрачно и предсказуемо.

Шаг первый — отправка макета. Скиньте нам векторный файл на почту или в мессенджер. Укажите желаемый материал (ваш или из наших запасов), тираж и сроки. Если макета нет, присылайте чертеж от руки со всеми размерами.

Шаг второй — расчет. Наш технолог проверяет файл на ошибки (те самые двойные линии или незамкнутые контуры). Загоняет чертеж в программу и выдает точную стоимость до копейки. Эта цена фиксируется и не меняется в процессе.

Шаг третий — тестовый рез. Если тираж большой или конструкция сложная, мы настоятельно рекомендуем вырезать один пилотный образец. Вы забираете его, собираете, проверяете геометрию. Если нужно — вносим правки в файл.

Шаг четвертый — запуск в серию. После утверждения образца тираж отправляется на станок. Операторы следят за качеством реза на каждом листе, вовремя меняют затупившиеся лезвия и контролируют глубину биговки.

Шаг пятый — упаковка и отгрузка. Готовые детали аккуратно собираются, упаковываются в стрейч-пленку или коробки (чтобы углы не замялись при транспортировке) и ждут вас на складе. Также мы можем организовать доставку курьером по городу или транспортной компанией в любой регион.

Доверьте раскрой профессионалам. Современное оборудование гарантирует идеальный результат, экономит ваши нервы и позволяет воплощать в картоне самые безумные и креативные идеи. Ждем ваши макеты в работу!
