Плоттерная резка листовых материалов

Горят сроки. Сдача проекта была еще вчера. Клиент нервничает. Знакомая картина? Если вам прямо сейчас нужна резка листовых материалов, причем сделать это быстро, без брака и лишней головной боли — вы попали точно по адресу. Мы не просто пилим картон или пластик. Мы решаем ваши производственные задачи.

Забудьте о сорванных дедлайнах. Наш цех укомплектован современным парком станков с числовым программным управлением (ЧПУ). Фрезеры, лазеры, промышленные планшетные плоттеры. Все настроено, откалибровано и готово к работе. Нужна срочность? Сделаем. И что самое важное — мы берем срочные заказы без конских наценок за «выход в ночную смену». Честная цена за честный труд.

Мы режем всё. От тончайшей упаковочной пленки до толстого алюминия. Режем аккуратно. В размер. Без сколов, нагара и махровых краев. А когда тираж готов, аккуратно упакуем детали и отправим доставкой по Москве и Московской области. Вам даже не придется выезжать из офиса. Скинули макет — получили готовые изделия.

Виды резки и раскроя листовых материалов

Выбор технологии — половина успеха. Нельзя резать толстый металл лазером для бумаги, а тонкий поролон — фрезой. Вернее, можно, но результат вас ужаснет. Под каждую задачу у нас стоит свой станок. Мы подбираем метод раскроя так, чтобы вы получили идеальную кромку и не переплатили за лишние технологические операции.

Фрезерная резка на станках с ЧПУ

Мощь и ювелирная точность в одном флаконе. Фрезеровка — это классика механической обработки. В шпиндель зажимается быстро вращающаяся фреза, которая буквально выгрызает материал по заданному векторному контуру. Главный плюс? Никакого нагара на краях. Это критично важно при работе со светлым пластиком или деревом.

Фрезер умеет то, что недоступно лазеру. Он работает в трех координатах (X, Y, Z). Выборка пазов. Снятие фасок. Создание сложных объемных 3D-деталей. Гравировка на заданную глубину. Все это делает фрезерный станок универсальным солдатом на производстве.

• Сохранение цвета: Кромка не темнеет и не плавится до состояния сухаря.
• Толщина не помеха: Легко кроим листы толщиной 20, 30, 50 миллиметров за один или несколько проходов.
• Жесткая фиксация: Вакуумный стол намертво присасывает лист. Никаких сдвигов во время реза.

Лазерная резка

Свет, сфокусированный в точку. Температура зашкаливает. Лазерный луч не режет материал физически — он его испаряет или прожигает. Идеальное решение для создания сложнейших ажурных контуров. Там, где фреза с ее радиусом просто не пролезет во внутренний угол, лазер оставит идеально острый рез.

Отходов практически нет. Толщина лазерного луча — доли миллиметра. Детали в макете можно располагать впритык друг к другу (нестинг), экономя дорогостоящий материал. Рез получается невероятно чистым, глянцевым (особенно на акриле). Но есть нюансы. Лазером нельзя резать ПВХ — выделяется ядовитый хлор, который убивает оптику станка и вредит здоровью оператора. Для ПВХ мы используем только фрезер.

Плоттерная резка

А вот это — наша гордость и то, за чем к нам обращаются чаще всего. Плоттерная резка давно вышла за рамки «вырезать наклейки из оракала». Современный промышленный планшетный плоттер — это монстр раскроя рулонных и мягких листовых материалов. Пленка, переплетный картон, гофрокартон, натуральная и искусственная кожа, резина, паронит, вспененные материалы. Все это режется ножами.

Инструментов здесь масса. И они меняются автоматически прямо в процессе работы.

• Флюгерный нож: Для тонких пленок и бумаги. Режет быстро, четко.
• Тангенциальный нож: Для более плотных материалов. Нож поворачивается двигателем по касательной к контуру. Углы получаются идеально ровными, без задиров.
• Осциллирующий нож: Выбор профессионалов для толстых и пористых материалов. Лезвие вибрирует вверх-вниз с огромной частотой (тысячи ударов в минуту), пропиливая толстый поролон, пенопласт или сотовый картон как горячий нож сливочное масло. Никакого замятия краев.
• Биговальные колеса: Нужна не резка, а линия сгиба? Биговщик продавливает канавку на картоне или пластике, чтобы коробка сложилась ровно и без трещин.
• Инструмент V-cut: Режет под углом (обычно 45 градусов). Незаменим для сборки объемных конструкций из пенокартона.

Еще одна фишка плоттера — надсечка (Kiss cut). Нож прорезает только верхний слой материала, оставляя подложку целой. Так делают стикерпаки и сложные самоклеящиеся трафареты. Плоттерная резка не оставляет запаха гари, не оплавляет края и гарантирует аптекарскую точность.

Гидроабразивная резка

Вода точит камень. А если воду подать под давлением в 4000 атмосфер и добавить в нее мелкий песок (гранатовый абразив) — она разрежет вообще всё. Броневую сталь. Толстое стекло. Керамогранит. Титан.

Главная магия гидроабразива — отсутствие зоны термического влияния. Материал не нагревается. Совсем. Никаких температурных деформаций, закалки кромок или изменения физико-химических свойств металла. Кромка после воды с песком получается матовой, ровной и чаще всего не требует дополнительной шлифовки. Это медленнее лазера, но для сверхтолстых или термочувствительных твердых материалов — единственно верный путь.

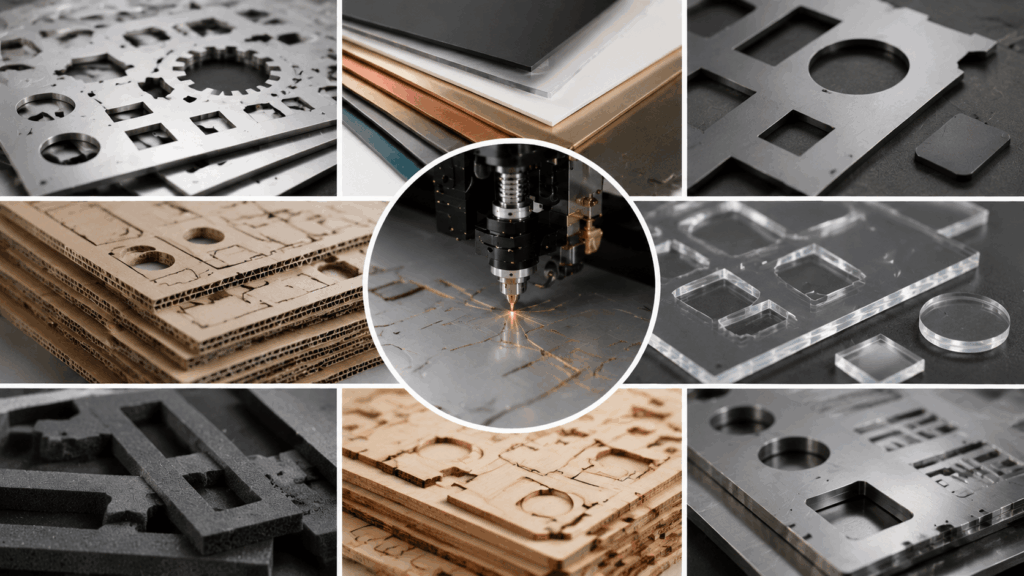

С какими материалами мы работаем

К нам привозят фуры самых разных материалов. Мы знаем характер каждого листа. Знаем, как поведет себя фанера при распиле поперек волокон, и как не допустить перегрева акрила. Ниже — подробный разбор того, что мы режем каждый день.

Древесные плиты (Фанера, МДФ, ДСП, массив дерева)

Основа мебельного производства, выставочных стендов и декора. Дерево капризно, но мы умеем с ним договариваться.

Фанера. Любимый материал декораторов. Для раскроя фанеры мы используем специальные компрессионные фрезы (со встречной нарезкой стружколома). Они давят стружку внутрь реза одновременно сверху и снизу. Результат? Никаких сколов шпона ни на лицевой, ни на изнаночной стороне. Кромка чистая, можно сразу собирать изделие.

МДФ. Плотный, однородный материал. Отлично фрезеруется. Из МДФ мы режем мебельные фасады, объемные буквы, матрицы для формовки. При работе с МДФ образуется много мелкой, едкой пыли, поэтому наши станки оборудованы мощными системами аспирации. Вы получаете чистые детали, а не припудренные пылью куски.

ЛДСП. Ламинированное покрытие очень легко скалывается. Здесь важна идеальная заточка инструмента и правильный подбор режимов (скорость подачи и обороты шпинделя). Режем четко в размер для сборки корпусной мебели.

Пластик, акрил и оргстекло

Мир рекламы, POS-материалов и световых коробов держится на полимерах. И каждый пластик требует своего подхода.

Акрил (оргстекло). Экструзионный или литой — мы режем оба вида. Лазер дает идеальный полированный край. Фрезер позволяет делать ступеньки под вклейку или гравировать сетку для торцевой засветки (акрилайты). Мы всегда оставляем защитную пленку на листе до последнего момента, чтобы вы получили деталь без единой царапины.

ПВХ (Вспененный и жесткий). Как уже говорилось, лазер тут под запретом. Только фрезеровка или плоттерная резка осциллирующим ножом. Плоттер для тонкого ПВХ (до 5 мм) предпочтительнее — нет стружки, рез абсолютно гладкий, скорость работы феноменальная.

ПЭТ и Полистирол. Гибкие, ударопрочные пластики. Отлично режутся как фрезой, так и лазером (ПЭТ). Часто используются для создания прозрачных карманов на стендах, ценникодержателей, защитных экранов.

Поликарбонат (монолитный и сотовый). Монолитный поликарбонат невероятно прочен (из него делают полицейские щиты). Режем его мощными фрезами. Сотовый поликарбонат кроим плоттером или лазером для создания козырьков, теплиц и световых конструкций.

Композитные материалы и металл

Современная архитектура и машиностроение требуют точной обработки сложных структур.

Алюминиевые композитные панели (АКП, Алюкобонд, Дибонд). Это «сэндвич»: два тонких слоя алюминия и пластик посередине. Идеальный материал для облицовки фасадов и рекламных фризов. Мы не только кроим АКП насквозь. Мы делаем V-образную фрезеровку (пазование). Фреза снимает верхний слой алюминия и пластик, оставляя нижний слой целым. По этой линии композит легко и ровно сгибается под углом 90 градусов. Так собираются фасадные кассеты.

Листовой металл (Алюминий, латунь, медь). Мягкие цветные металлы отлично фрезеруются. Для предотвращения налипания стружки на фрезу мы используем систему подачи СОЖ (смазочно-охлаждающей жидкости) в виде масляного тумана. Рез получается зеркальным, фреза не перегревается, а геометрия детали остается идеальной. Из алюминия и латуни режем приборные панели, таблички, номерки, детали механизмов.

Мягкие и вспененные материалы

Вот здесь царствует планшетный плоттер. Без него обработка этих материалов превращается в кустарщину.

Картон и Гофрокартон. Упаковка на заказ — хит сезона. Вам нужна пилотная партия коробок сложной формы? Делать вырубной штамп для тиража в 50 штук — безумно дорого и долго. Плоттер решает эту проблему за часы. Тангенциальный нож прорезает контур, биговальное колесо продавливает линии сгиба. Вы получаете готовую коробку точно по чертежу.

Пенокартон. Легкий, но хрупкий. Используется для постеров, макетов и ростовых фигур. Режем ножом. Край получается идеально белым и ровным, без смятия сердцевины.

Поролон и EVA-пена (ЭВА). Изготовление ложементов (вкладышей) для кейсов, инструментов, парфюмерии или оружия. Осциллирующий нож плоттера прорезает пену толщиной до 50 мм и более строго перпендикулярно. Никаких скосов, которые неизбежны при резке ножницами или ручным резаком.

Технические резины, силикон, паронит. Нужна партия сложных прокладок для двигателей, насосов или фланцевых соединений? Загружаем векторный чертеж в плоттер, кладем лист паронита на вакуумный стол — и через несколько минут получаем сотни идеальных прокладок. Точность до десятых долей миллиметра гарантирует герметичность ваших узлов.

Требования к макетам (Как подготовить файл)

Чтобы заказ пошел в работу моментально, файл должен быть правильным. Мы не придираемся. Мы просто знаем, что станок понимает только язык математики. Вот базовые правила идеального макета, которые сэкономят время и нам, и вам:

• Формат файлов: Принимаем векторы в форматах .CDR (CorelDRAW), .AI, .EPS (Adobe Illustrator), .DXF или .DWG (AutoCAD).
• Масштаб: Строго 1:1. Размер в миллиметрах.
• Шрифты в кривых: Все тексты должны быть переведены в кривые (контуры). Иначе при открытии файла на нашем компьютере ваш красивый дизайнерский шрифт превратится в нечитаемый системный Arial.
• Замкнутые контуры: Линия реза должна быть непрерывной. Если контур разорван хотя бы на тысячную долю миллиметра, станок воспримет это как две разные линии и рез будет некорректным.
• Отсутствие наложений: Под одной линией не должна прятаться вторая такая же (дубликаты). Лазер или фреза пройдут по этому месту дважды, что приведет к браку, пережогу или двойной оплате за длину реза.
• Минимальный радиус: При фрезеровке внутренние углы не могут быть абсолютно острыми. Они будут иметь радиус используемой фрезы (например, 1.5 мм). Учитывайте это при проектировании шиповых соединений (делайте «мышиные норки» в углах).

Нет макета? Не беда. Вы можете прислать нам чертеж от руки на салфетке или эскиз с размерами. Наши инженеры-конструкторы сами отрисуют векторную модель, согласуют ее с вами и отправят в цех. Услуга отрисовки оплачивается отдельно, но стоит вполне вменяемых денег.

Почему выбирают нас для раскроя материалов

Рынок переполнен предложениями. «Режем всё, дешево, быстро». А по факту — срыв сроков, кривые детали, испорченный давальческий материал. Мы работаем иначе. Наш подход строится на нескольких железобетонных принципах.

Во-первых, контроль качества. У нас работают не просто «кнопкодавы», а опытные операторы ЧПУ (ЧПУшники), которые на слух определяют, если фреза начала тупиться или режим резания выбран неверно. Каждая партия проходит проверку измерительным инструментом перед упаковкой.

Во-вторых, бережное отношение к материалу заказчика. Мы знаем, сколько стоит хороший акрил или шпонированная МДФ. Раскрой начинается только после тщательного нестинга (раскладки деталей на листе программой) для минимизации обрезков. Мы экономим ваши деньги.

В-третьих, прозрачность. Никаких скрытых платежей. Вы заранее знаете, сколько стоит погонный метр резки, сколько стоит настройка станка и нужна ли доплата за срочность. Все четко зафиксировано в смете.

И наконец — комплексный подход. Нам можно отдать проект под ключ. Мы закупим материал у проверенных поставщиков по оптовым ценам, привезем на производство, раскроим, упакуем и доставим готовые изделия прямо к вам на склад или объект.

Цены на услуги резки листовых материалов

Стоимость работы всегда рассчитывается индивидуально. Слишком много переменных. Что влияет на итоговый чек? Тип материала, его толщина, общая длина реза в метрах (погонный метр), сложность контура (множество мелких деталей резать дольше, чем прямые линии), наличие дополнительных операций (биговка, гравировка, выборка пазов).

Ниже представлен базовый прайс-лист для ориентира. Цены указаны в рублях за 1 погонный метр реза. Обратите внимание: чем больше объем заказа, тем ниже цена за метр. Оптом всегда дешевле.

Материал	Толщина (мм)	Фрезерная резка (руб/п.м.)	Лазерная резка (руб/п.м.)	Плоттерная резка (руб/п.м.)
Фанера / МДФ	до 6 мм	от 45	от 35	—
Фанера / МДФ	10 — 18 мм	от 70	—	—
Акрил / Оргстекло	до 5 мм	от 50	от 40	—
Акрил / Оргстекло	8 — 15 мм	от 85	от 90	—
ПВХ вспененный	до 5 мм	от 35	не применяется	от 30
ПВХ вспененный	8 — 10 мм	от 55	не применяется	—
Пленки (Oracal и др.)	—	—	—	от 15
Картон / Гофрокартон	до 7 мм	—	—	от 25
Поролон / ЭВА	до 30 мм	—	—	от 60
Алюминиевый композит	3 — 4 мм	от 60 (сквозной рез)	—	—
Паронит / Резина	до 3 мм	—	—	от 45

* Цены носят ознакомительный характер и не являются публичной офертой. Минимальная стоимость заказа в нашем цеху — 3000 рублей. Подготовка макета к резке (если файл требует доработки) — от 500 рублей.

Остались вопросы? Сомневаетесь, какая технология лучше подойдет для вашего проекта? Просто позвоните нам или оставьте заявку на сайте. Прикрепите макет, напишите тираж. Наши менеджеры произведут точный расчет в течение 15 минут, предложат оптимальный способ раскроя и назовут реальные сроки сдачи. Доверьте резку профессионалам. Мы сделаем всё ровно, быстро и в срок.
