Контурная резка материалов

Идеальный рез: почему без этой технологии ваш дизайн — просто картинка

Представьте ситуацию. Вы нарисовали гениальный стикерпак. Цвета сочные, персонажи цепляют, шутки смешные. Отправили в типографию. Забрали тираж. А там — просто прямоугольные листы бумаги с напечатанными картинками. Бери ножницы и вырезай сам. Согласитесь, это провал. Кому нужны стикеры, которые надо вырезать вручную? Никому.

Именно здесь на сцену выходит магия современных технологий. Если вам нужно, чтобы наклейка отклеивалась по сложному фигурному краю, чтобы упаковка собиралась без клея по хитрым сгибам, вам нужна контурная резка. Точка. Это тот самый финальный штрих, который превращает плоский отпечаток в готовый, осязаемый и работающий продукт.

Контурная резка актуальна для многих. От мамочек в декрете, делающих топперы для тортов, до суровых начальников производств, которым нужны тысячи брендированных коробок еще «вчера». Но мало просто найти типографию. Нужно понимать, как эта кухня работает изнутри. Иначе вы рискуете слить бюджет, получить кривой тираж и испортить себе нервы.

Давайте разбираться. Без занудства, без сложных терминов. Только мясо, опыт и лайфхаки от тех, кто съел собаку на плоттерах и лазерах.

Что такое контурная резка и где она применяется

Если говорить простым языком, это технология точного вырезания любого напечатанного изображения строго по его границам. Или по заданному отступу. Вы когда-нибудь видели магнит на холодильник в форме пиццы? Или ростовую фигуру актера в кинотеатре? Это всё она. Контурная резка.

Фишка в том, что станок «видит», где именно нужно резать. Как он это делает? С помощью оптики. При печати макета в углах листа ставятся специальные регистрационные метки (кресты или квадраты). Оптический датчик режущего аппарата находит эти метки, вычисляет масштаб, возможные перекосы бумаги и только потом опускает нож. Точность — до долей миллиметра. Руками так не вырежешь никогда.

Виды оборудования: плоттерная и лазерная резка

Оборудование бывает разным. И выбор станка напрямую зависит от того, что именно мы будем кромсать. Ошибетесь с выбором — получите либо сожженные края, либо тупой рез. Третьего не дано.

• Плоттерная резка (каттеры). Это классика. Главный инструмент здесь — малюсенький, но невероятно острый флюгерный нож. Он крутится вокруг своей оси, повторяя самые сложные виражи векторного контура. Идеально подходит для рулонных материалов: самоклеящейся пленки (тот самый Oracal), термопленки для одежды, бумаги. Нож прорезает верхний слой, оставляя подложку целой. Это называется «надсечка». Гениально и просто.
• Лазерная резка. Здесь вместо ножа работает сфокусированный луч света. Он буквально выжигает материал. Если вам нужно порезать акрил (оргстекло), фанеру, толстый картон или ткань — вам к лазеру. Лазер дает идеально гладкий, почти глянцевый торец на пластике. Но! Лазером нельзя резать ПВХ-пленки. При нагреве поливинилхлорид выделяет ядовитый хлор, который убивает оптику станка и легкие оператора. Так что виниловые наклейки на лазере не делают. Никогда.

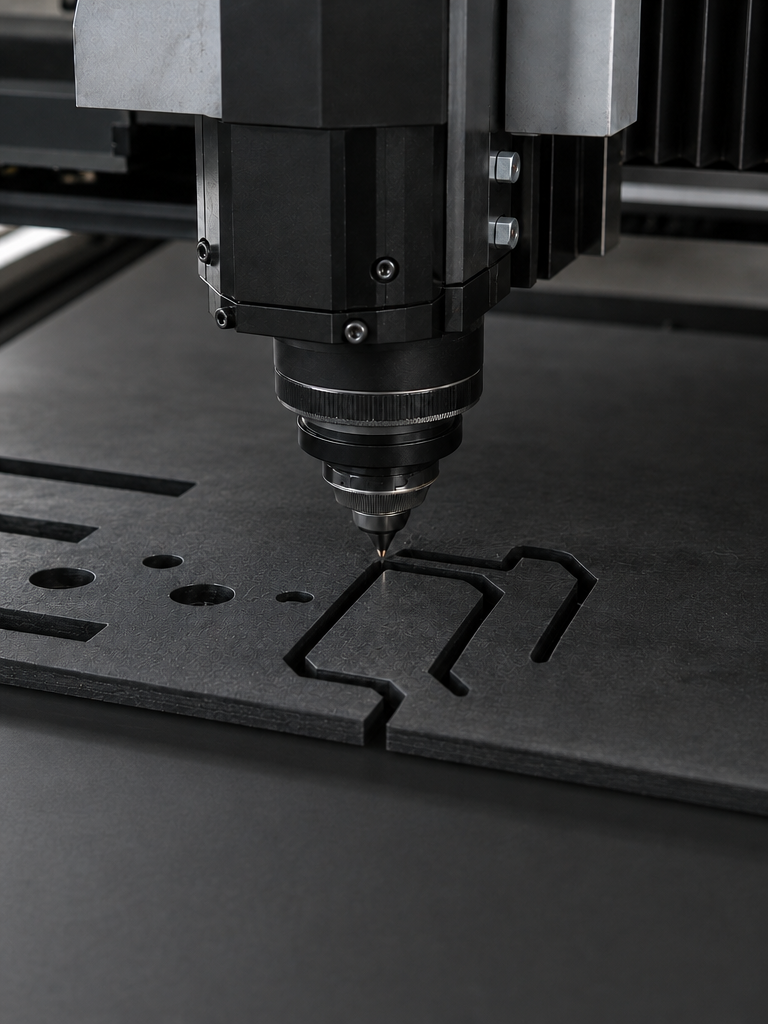

• Фрезерная резка. Тяжелая артиллерия. Работает вращающейся фрезой. Применяется для жестких и толстых материалов. Композитные панели для фасадов, толстый ПВХ-пластик для наружной рекламы, дерево, алюминий. Фреза снимает стружку. Рез получается чистым, но не таким тонким, как у лазера. Углы будут слегка скругленными из-за диаметра самой фрезы.

Плоттерная резка: король тонких материй

Поскольку подавляющее большинство заказов связано с наклейками, этикетками и оформлением витрин, остановимся на плоттерах подробнее. Плоттерная резка — это абсолютный фундамент рекламного бизнеса. Без нее не было бы ни брендированных машин, ни красивых табличек на дверях.

Рулонные каттеры: скорость и километраж

Выглядят как длинные принтеры, только без красок. Материал заправляется в рулоне. Прижимные ролики таскают пленку вперед-назад, а каретка с ножом бегает вправо-влево. Скорость сумасшедшая. Хороший каттер может резать со скоростью до метра в секунду.

Это идеальный выбор для аппликаций на авто. Вырезали логотип из белой пленки, сняли лишнее, закатали на стекло машины. Дешево, сердито, долговечно. Рулонники отлично справляются с тиражами этикеток. Отпечатали рулон, заправили в плоттер, он сам нашел метки и пошел кроить. Вы только успеваете кофе пить и готовые рулоны менять.

Планшетные плоттеры: когда нужна жесткость

А что если материал нельзя согнуть? Картон, магнитный винил, пенокартон, гофрокартон для коробок. В рулонный каттер их не засунешь — сломаются. Тут на помощь приходят планшетные плоттеры.

Это большой ровный стол. Материал кладется на поверхность и присасывается вакуумом, чтобы не скользил. Каретка с инструментами перемещается над столом. Да, это медленнее. Зато планшетники умеют не только резать, но и биговать (продавливать канавки для сгиба). Хотите сделать сигнальный образец сложной упаковки из микрогофрокартона? Планшетный плоттер сделает это за пять минут.

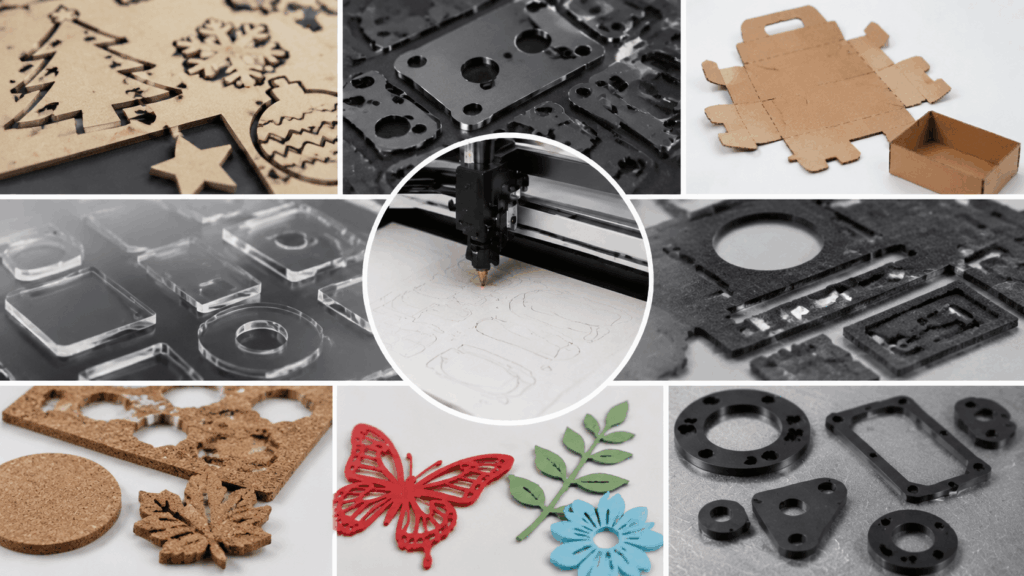

Материалы: что мы режем?

Список материалов огромен. Но есть абсолютные хиты.

• Самоклеящиеся пленки ПВХ. Немецкий Oracal, китайский Avery, Ritrama. Бывают глянцевые, матовые, прозрачные, металлизированные. Это хлеб любой типографии.
• Термотрансферные пленки (Flex и Flock). Полиуретановые пленки со специальным клеем, который плавится от температуры. Вырезали плоттером, положили на футболку, прижали термопрессом. Готово. Принт на одежде готов к стиркам.
• Самоклеящаяся бумага. Для дешевых стикеров, которые не предполагается мочить водой. Наклейки на стаканчики для кофе, штрихкоды, пломбы контроля вскрытия.
• Магнитный винил. Те самые сувениры на холодильник. Режется тяжело, тупит ножи, но результат того стоит.

Зачем бизнесу нужна контурная резка?

Бизнес мыслит цифрами и лояльностью клиентов. И плоттерная резка бьет точно в обе эти цели. Это не просто украшательство. Это инструмент продаж. Давайте посмотрим на реальных примерах.

Упаковка, которая продает сама

Встречают по одежке. Если вы продаете крафтовое мыло ручной работы в скучной прямоугольной картонке, вы теряете деньги. А теперь представьте коробочку с фигурными окошками, через которые виден продукт. С изящными замками, которые закрываются с приятным щелчком. И всё это сделано с помощью точного реза и биговки. Такая упаковка кричит: «Внутри премиум!»

Мерч и стикерпаки: золотая жила

Молодежь обожает стикеры. Они клеят их на ноутбуки, смартфоны, скейты, термокружки. Выпустить крутой стикерпак с маскотом вашей компании — значит запустить вирусную рекламу, за которую клиенты сами захотят заплатить. И здесь критически важно качество реза. Наклейка должна легко отделяться от подложки. Никаких заусенцев. Никакой прорезанной насквозь бумаги.

Оформление витрин и автотранспорта

У вас есть корпоративный Ларгус? Отлично. Это бесплатная рекламная площадь. Закажите нарезку логотипа и контактных данных из цветной пленки. Это прослужит от 3 до 5 лет. То же самое с витринами магазинов. Сезонные скидки, снежинки на Новый год, сердечки на 14 февраля — всё это режется на плоттере за копейки, а внимание привлекает колоссальное.

Как правильно подготовить макет (чтобы не переделывать)

Вот мы и подобрались к самому больному месту всех типографий. Макеты. 90% проблем при заказе контурной резки возникает из-за неправильно подготовленных файлов. Дизайнер нарисовал красоту в Фотошопе, скинул картинку в JPEG и ждет чуда. А чуда не будет. Плоттер не понимает картинки. Он понимает только математику.

Вектор против растра. Кто кого?

Растровое изображение (JPEG, PNG) — это набор пикселей. Квадратиков цвета. Векторное изображение (форматы .cdr, .ai, .eps, .svg) — это математические формулы. Точки, соединенные кривыми линиями.

Нож плоттера может двигаться только по вектору. Ему нужна четкая линия — путь (path). Поэтому правило номер один: контур реза всегда должен быть векторным. Вы можете напечатать растровую картинку, но линия, по которой пройдет нож, обязана лежать в векторном слое поверх нее.

Толщина линий и вылеты (bleed)

Нож имеет физическую толщину. А оптика станка имеет небольшую погрешность (обычно 0.1 — 0.5 мм). Механика не идеальна. И если вы сделаете контур реза строго по границе цветового пятна, при малейшем смещении ножа на наклейке появится тонкая белая полоска непропечатанной бумаги. Это брак.

Как этого избежать? Использовать вылеты (блиды). Фон вашего стикера должен выходить за линию реза на 2-3 миллиметра. Нож пройдет внутри цветного поля. И даже если он дрогнет на долю миллиметра, край наклейки все равно останется цветным. Идеально.

Еще один важный момент. Сверхмелкие детали. Не пытайтесь вырезать из пленки текст шрифтом 5-го кегля. Нож-то его прорежет. Но вы физически не сможете очистить эту надпись от лишней пленки. Точки над буквой «i», запятые — всё это отвалится или сместится. Минимальная толщина элемента для комфортной выборки пленки — 2 миллиметра.

Перевод шрифтов в кривые

Вы использовали уникальный красивый шрифт. Отправили файл в типографию. А у них этого шрифта в системе нет. Программа автоматически заменит его на стандартный Arial. Вся верстка поедет. Чтобы этого не случилось, перед отправкой макета обязательно выделите весь текст и нажмите «Перевести в кривые» (Convert to Curves/Outlines). Текст перестанет быть текстом и превратится в набор векторных объектов. Теперь файл откроется одинаково на любом компьютере мира.

Контурная резка заказать: пошаговый гайд для новичков

Решили, что вам это нужно? Отлично. Не спешите гуглить первую попавшуюся компанию. Пройдите по этим шагам, чтобы результат вас порадовал, а не разочаровал.

Шаг 1. Идея и выбор материала

Для начала четко ответьте себе на вопрос: где это будет использоваться? Если стикеры для ежедневника — берите матовую бумагу. Дешево и тактильно приятно. Если наклейка на бампер машины — строго виниловая пленка с защитной ламинацией (иначе печать выгорит на солнце за пару месяцев). Если этикетка на бутылку с шампунем — нужна полипропиленовая пленка, которая не боится воды и масел.

Шаг 2. Разработка правильного файла

Отдайте эту задачу профессиональному дизайнеру, который понимает требования препресса (допечатной подготовки). Скажите ему волшебные слова: «Мне нужен макет для плоттерной резки с метками реза, вылетами под обрез 2 мм и контуром в отдельном слое». Дизайнер вас поймет и сделает всё по ГОСТу.

Шаг 3. Выбор подрядчика (на что смотреть)

Типографий много. Как выбрать ту самую? Вот несколько маркеров адекватности:

1. Скорость реакции. Если вам отвечают сутки — бегите. В полиграфии время — деньги.
2. Наличие своего оборудования. Многие рекламные агентства — просто посредники (перекупы). Они отдают заказы на сторону и накидывают свой процент. Ищите тех, у кого стоят свои станки. Спросите напрямую: «Вы сами режете или перезаказываете?».
3. Помощь с макетом. Нормальная типография всегда проверит ваш файл перед запуском в работу и укажет на грубые ошибки. Если они тупо пускают в печать заведомо кривой макет, а потом говорят «ну вы же сами такой прислали» — это непрофессионалы.
4. Портфолио мелких деталей. Попросите показать, как они режут мелкие элементы. Это лучший тест на остроту ножей и калибровку оборудования.

Шаг 4. Цветопроба и тестовый рез

Если тираж большой (например, 10 000 этикеток), никогда не печатайте всё сразу. Закажите цветопробу — один лист. Посмотрите на цвета (на мониторе они всегда ярче, чем на бумаге). Попробуйте отклеить пару этикеток. Легко ли они снимаются? Не прорезана ли подложка насквозь? Если всё супер — даете отмашку на весь тираж.

Выборка пленки (weeding): адский труд, о котором никто не думает

Мы обязаны поговорить об этом отдельно. Допустим, вы заказали плоттерную резку логотипа из цветной пленки для наклейки на витрину. Плоттер всё порезал. Но на выходе вы получаете просто кусок пленки, на котором ели заметны прорезанные линии.

Дальше начинается ручной труд. Специальным инструментом (похожим на стоматологический зонд с острым крючком) мастер аккуратно поддевает и снимает всю лишнюю пленку, оставляя на подложке только полезные элементы — ваши буквы и логотип. Этот процесс называется выборкой (или чисткой).

Это кропотливая, медитативная, а иногда и бесячая работа. Представьте, что вам нужно вычистить текст формата А4, где каждая буква высотой 1 сантиметр. Одно неверное движение — и вы сорвали нужный элемент. Приходится вырезать его заново.

Именно поэтому стоимость контурной резки аппликаций часто включает в себя наценку за сложность выборки. Чем мельче детали, тем дороже. Имейте это в виду, когда разрабатываете дизайн для витрины. Лаконичные, крупные формы — это не только стильно, но и экономно.

Накатка монтажной пленки

Хорошо, лишнее убрали. На бумажной подложке остался ваш логотип. Но он состоит из отдельных букв! Как перенести их на стекло ровно, сохранив все интервалы? Не клеить же по одной букве руками.

Для этого используется монтажная пленка. Это прозрачная слабо клейкая пленка. Она накатывается поверх вычищенного логотипа. Вы снимаете подложку — все буквы остаются на прозрачной монтажке. Прикладываете монтажку к стеклу, приглаживаете ракелем. Буквы прилипают к стеклу намертво. А слабо клейкую монтажку вы аккуратно снимаете и выбрасываете. Магия! Этот этап также заказывается в типографии и называется «нанесение монтажной пленки».

Частые ошибки заказчиков (и как не слить бюджет)

Даже зная теорию, многие наступают на одни и те же грабли. Сохраните этот список, чтобы не пополнить ряды тех, кто платит дважды.

• Экономия на качестве пленки. «А давайте возьмем самую дешевую китайскую пленку для обтяжки машины?». Нет. Не давайте. Дешевая пленка без микроканалов для отвода воздуха ляжет пузырями. А через год она потрескается от солнца. Снять ее потом со стекла или кузова будет стоить дороже, чем вы сэкономили. Оставляйте дешевые пленки для краткосрочных выставок.
• Слишком сложный контур наклеек. Вы нарисовали ежика и решили пустить контур реза по каждой его иголке. Плоттер сойдет с ума. Он будет резать один лист полчаса. А когда вы попытаетесь снять ежика, иголки порвутся. Делайте контур плавным, с небольшим отступом от сложного рисунка.
• Забытая ламинация. Напечатали наклейки на пол в магазин без защитной ламинации. Через три дня покупатели сотрут краску каблуками добела. Напольная графика, наклейки на авто, стикеры на телефоны — всё это требует обязательной тонкой прозрачной пленки (ламинации) поверх печати. Да, это удорожает продукт. Но это делает его вечным.
• Неправильный размер в макете. Дизайнер прислал макет в масштабе 1:10, но забыл об этом сказать. Вы заказали резку. Типография не проверила. Итог: вместо метровых букв вы получили десятисантиметровые малыши. Всегда проверяйте физический размер макета в миллиметрах перед отправкой.

Из чего складывается цена на контурную резку?

Вы звоните и спрашиваете: «Сколько стоит порезать наклейки?». А в ответ тишина и просьба прислать макет. Почему нельзя сказать сразу? Потому что ценообразование здесь хитрое.

Цена редко считается в квадратных метрах. Она считается в погонных метрах реза. То есть, программа высчитывает общую длину всех линий в вашем файле, по которым должен пройти нож.

Смотрите. У вас есть квадратный метр пленки. На нем можно разместить 4 огромных круга. Длина реза будет минимальной. А можно на этом же метре разместить 1000 крошечных звездочек. Плоттер будет резать этот метр два часа. И износ ножа будет колоссальным. Естественно, второй вариант обойдется в разы дороже, хотя площадь материала одинакова.

Итоговый чек формируется из:

1. Стоимости самого материала (бумага, пленка, картон).
2. Стоимости печати (если она нужна).
3. Длины реза в погонных метрах (работа станка).
4. Сложности ручной выборки (если это аппликация).
5. Нанесения монтажной пленки (при необходимости).
6. Постпечатной обработки (резка на штучные стикеры, упаковка).

Тренды в плоттерной и контурной резке 2024-2025

Индустрия полиграфии не стоит на месте. Что актуально прямо сейчас?

Эко-материалы и крафт

ПВХ-пленки (поливинилхлорид) — это круто, но абсолютно не экологично. Они не перерабатываются. Тренд последних лет — отказ от пластика в пользу экологичных материалов. Контурная резка на крафтовой бумаге, картоне из вторсырья, специальных биоразлагаемых пленках. Бренды косметики, кофе и хендмейда массово переходят на текстурные бумажные этикетки сложной формы.

Сквозная резка (Die-cut) стикеров

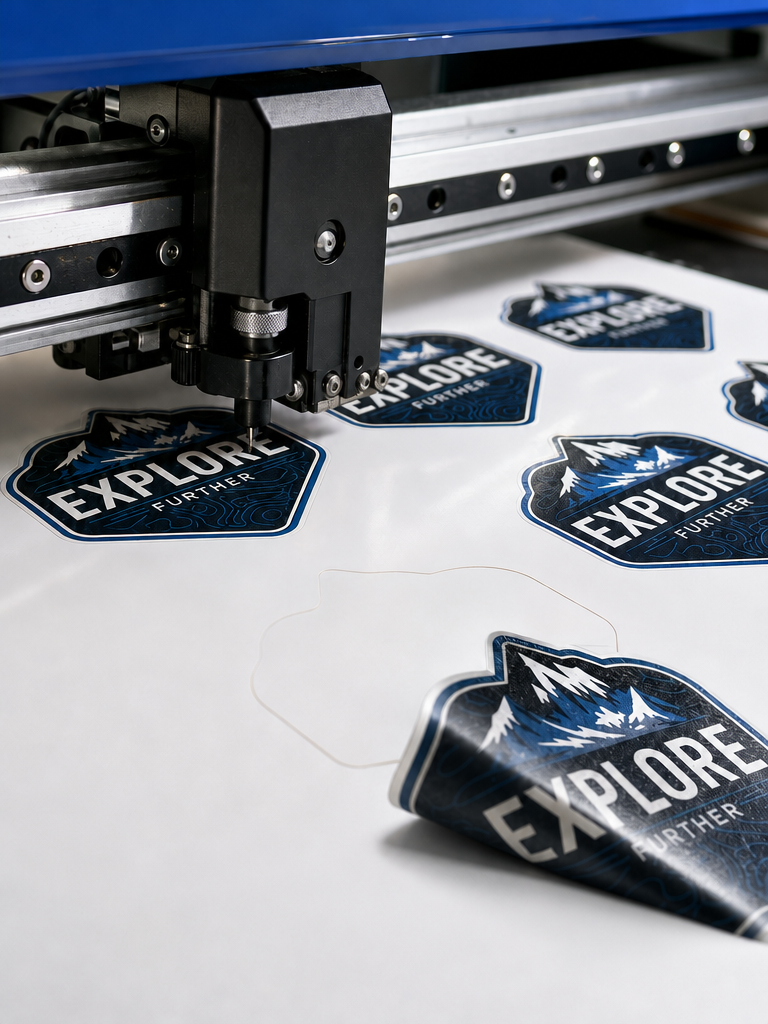

Раньше стикерпаки отдавали заказчику листами А4. Сейчас в моде die-cut — штучные наклейки. Плоттер делает два прохода. Сначала он легко надсекает пленку по контуру рисунка (kiss-cut). А затем, с большим давлением ножа, прорезает насквозь вместе с бумажной подложкой по чуть большему контуру. Вы получаете классную индивидуальную наклейку, которую приятно держать в руках и дарить клиентам.

Гибридные технологии: печать + резка + фольгирование

Обычной полноцветной печатью никого не удивить. В тренде совмещение технологий. Печатаем стикер. Выделяем логотип выборочным УФ-лаком или золотой фольгой. И только потом пускаем на контурную резку. Получается премиальный продукт, который выглядит очень дорого.

Лайфхаки от печатников: как сделать круто и дешево

Хотите сэкономить без потери качества? Используйте знания профессионалов.

Лайфхак 1. Плотная компоновка (Nesting). Материал стоит денег. Если вы раскидаете свои макеты по листу с огромными пробелами, вы заплатите за обрезки, которые полетят в мусорное ведро. Попросите дизайнера или печатника скомпоновать элементы максимально плотно. Программы для плоттеров имеют функцию автоматического нестинга, которая поворачивает и втискивает детали друг в друга, экономя до 30% материала.

Лайфхак 2. Универсальный размер. Если вы делаете этикетки для разных банок, постарайтесь привести их к одному размеру и форме. Настройка плоттера под новый контур занимает время. Если вы заказываете печать 5 видов этикеток одинаковой формы — это один тираж. Если все 5 разной формы — это 5 разных приладок оборудования, что выйдет дороже.

Лайфхак 3. Оптовые закупки. Чем больше тираж, тем дешевле запуск в пересчете на единицу. Заказать 100 наклеек может стоить 1000 рублей. А заказать 1000 таких же наклеек — 2500 рублей. Разница в количестве — в 10 раз, а в цене — всего в 2.5 раза. Планируйте свои потребности заранее.

Заключение. Резать или не резать?

Ответ однозначный: резать. Современный маркетинг и дизайн требуют идеальной формы. Квадратные визитки и прямоугольные наклейки — это скучно, банально и не цепляет взгляд. В мире, где за внимание клиента борются тысячи брендов, форма имеет такое же значение, как и содержание.

Технология контурной резки давно перестала быть чем-то запредельно дорогим или сложным. Сегодня это доступный и невероятно мощный инструмент для любого бизнеса. Будь то стартап, печатающий полсотни стикеров для первых клиентов, или гигантская корпорация, брендирующая автопарк из сотен машин.

Главное — понимать основы. Уважать вектор, оставлять вылеты, не мельчить с деталями и выбирать правильных подрядчиков. Подготовьте макет по правилам, найдите типографию с современными рулонными и планшетными плоттерами, закажите цветопробу. И тогда идеальный рез гарантирован. Ваши этикетки будут ровными, упаковка — безупречной, а витрины — притягивающими взгляды.

Не бойтесь экспериментировать с формами и материалами. Техника сегодня может почти всё. Ваша задача — придумать классную идею. А машина с оптическим датчиком и острым ножом воплотит её в жизнь с точностью до доли миллиметра.
