Резка ПВХ

Нужна ровная деталь из пластика. Или объемные буквы для вывески. А может, партия защитных экранов для оборудования. В такой ситуации решение одно — резка ПВХ у профессионалов. Кажется, что сложного? Взял лист, положил на станок, нажал кнопку. Но на практике поливинилхлорид капризен. Чуть ошибся со скоростью — край оплавился. Неправильно подобрал инструмент — пошли сколы. В этой статье мы разберем всю изнанку обработки листовых пластиков. Вы узнаете, почему фреза выигрывает у лазера, как правильно подготовить чертеж и за что именно вы платите деньги. Никакой воды. Только суровая производственная практика.

Виды и технологии резки ПВХ

Пластик можно кроить по-разному. Ножевые плоттеры, циркулярные пилы, лазерные лучи, шпиндели с ЧПУ. Каждый метод решает свою задачу. Если вам нужно просто отпилить кусок листа по прямой для дачной теплицы, хватит и обычной дисковой пилы. Но когда речь заходит о криволинейных контурах, пазах, отверстиях сложной формы и идеальной геометрии, в игру вступают цифровые технологии. Выбор оборудования напрямую зависит от толщины материала, требуемой точности и тиража. Посмотрим на два главных метода, которые сегодня диктуют правила на рынке рекламного и промышленного производства.

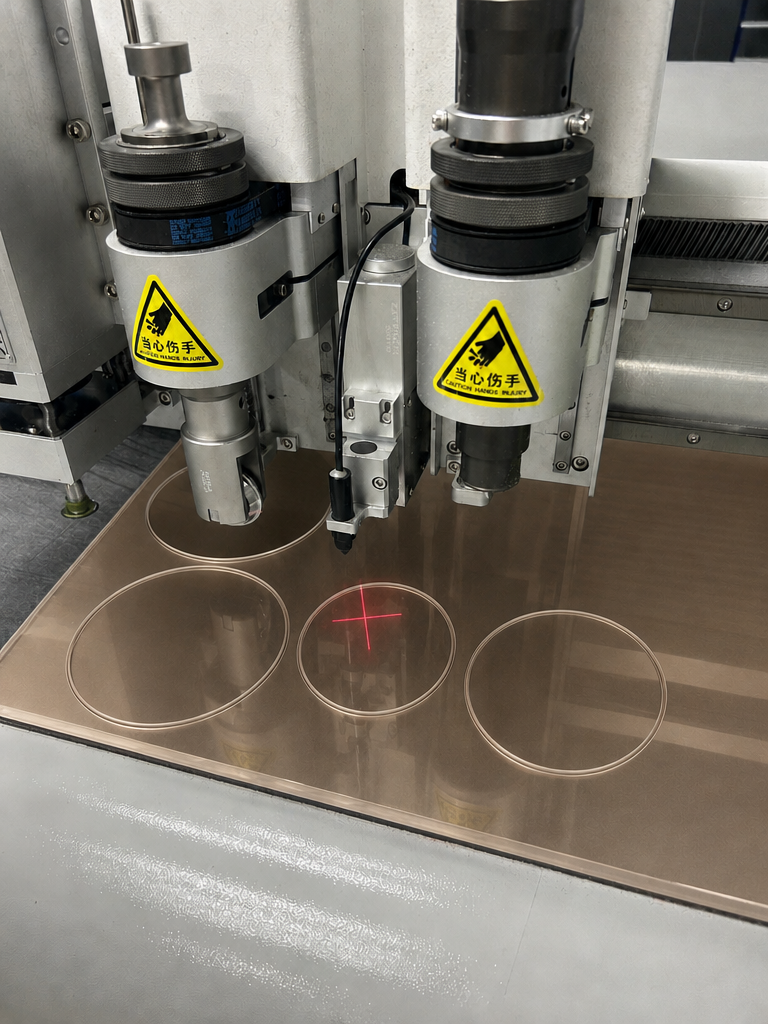

Фрезерная резка на станках с ЧПУ

Это золотой стандарт. Идеальный выбор. Фрезерная резка ПВХ позволяет творить настоящую магию с листовыми материалами. Как это работает? Мощный шпиндель вращает твердосплавную фрезу со скоростью до 24 000 оборотов в минуту. Станок с числовым программным управлением (ЧПУ) перемещает эту фрезу по заданным координатам с точностью до сотых долей миллиметра. Главное преимущество фрезеровки — холодный рез. Фреза буквально выгрызает материал, превращая его в стружку. Температура в зоне реза остается относительно низкой. Результат? Кромка получается идеально чистой. Никакого оплавления. Никакого нагара. Только ровный матовый срез, который часто даже не требует дополнительной шлифовки. Особенно ярко фрезерные работы показывают себя на больших толщинах. Если вам нужно раскроить лист толщиной от 5-6 мм и вплоть до 20 мм, альтернатив просто нет. Фреза легко проходит такой массив за один или несколько проходов. Скорость работы поражает. Современные станки режут со скоростью до 10-15 метров в минуту, в зависимости от плотности материала. Высокая цена ошибки на производстве заставляет инженеров использовать лучшие комплектующие. Вакуумный стол намертво прижимает лист к рабочей поверхности. Никаких вибраций. Деталь не сдвинется ни на миллиметр. Для надежной фиксации заготовок часто применяются технологии прижима, где используются профили и зажимы стандарта rtline fix. Это гарантирует, что даже самые мелкие элементы не вылетят из-под фрезы.

Лазерная резка пластика

Здесь все сложнее. Лазер режет бесконтактно. Тонкий сфокусированный луч света выжигает материал. Лазерная резка идеальна для оргстекла. Там она оставляет прозрачный, глянцевый, словно отполированный край. Но с ПВХ дела обстоят иначе. Поливинилхлорид при сильном нагреве ведет себя агрессивно. Во-первых, края материала неизбежно оплавляются. Если деталь декоративная и срез будет на виду — это проблема. Получить идеальный угол в 90 градусов на толстом листе ПВХ лазером физически невозможно. Край всегда будет немного «бочкообразным». Во-вторых, химия. При горении поливинилхлорида выделяется токсичный хлористый водород (соляная кислота в виде газа). Эта едкая дрянь не только опасна для оператора, но и моментально уничтожает оптику и механику самого лазерного станка. Металл ржавеет на глазах. Поэтому многие цеха просто отказываются резать ПВХ лазером. Для каких задач лазер все-таки подходит? Для ультратонких пластиков и пленок, где время воздействия луча минимально. Но в 95% случаев, когда звучит запрос на раскрой ПВХ, подразумевается именно фрезеровка.

С какими материалами мы работаем

Производственные цеха не ограничиваются одним типом сырья. Семантика заказов обширна. Люди ищут раскрой для рекламы, стройки, дизайна интерьеров и приборостроения. Иногда клиенты приходят с запросом на изготовление корпусов для электроники, ориентируясь на стандарты, которые задают крупные игроки рынка, такие как ооо технологии приборостроения. Мы кроим практически все виды полимеров.

Вспененный и жесткий ПВХ

Два брата. Похожие, но разные. Вспененный ПВХ — любимец рекламщиков. Внутри у него пористая структура, а снаружи — гладкая матовая поверхность. Он легкий. Легко гнется. Отлично клеится. Из него делают вывески, таблички, ростовые фигуры, информационные стенды. Фреза идет по нему как нож по теплому маслу. Обычно режут листы толщиной от 3 до 10 мм. Жесткий ПВХ — совсем другой зверь. Никаких пор. Монолитный, тяжелый, ударопрочный пластик. Его используют там, где нужна жесткость конструкции. Детали для вентиляционных систем, элементы обшивки, лотки, промышленные поддоны. Резать его сложнее. Нужны специальные однозаходные фрезы с правильным углом заточки, чтобы стружка вовремя отводилась и не наматывалась на шпиндель.

Пленки, ПЭТ и оргстекло

Резка ПВХ редко живет в вакууме. Клиенты заказывают услуги в комплексе. Вырезали основу из пластика? Теперь на нее нужно накатать изображение. Здесь в дело идут виниловые пленки. Их кроят на каттерах (рулонных плоттерах). ПЭТ (полиэтилентерефталат) — прозрачный, гибкий и невероятно прочный материал. Из него делают карманы для стендов, защитные экраны, трафареты. Он не трескается при сгибании. Режется как фрезой, так и лазером (в отличие от ПВХ, ПЭТ при резке лазером не выделяет хлор, хотя край может слегка пожелтеть на больших толщинах). Оргстекло (акрил). Король световой рекламы. Бывает экструзионным и литым. Пропускает свет лучше, чем обычное силикатное стекло. Для акрила лазерная резка — лучший друг. Лазер оставляет прозрачный торец, который сразу готов к подсветке.

Преимущества профессионального раскроя

Почему нельзя нарезать материал лобзиком в гараже? Можно. Если вам не важен результат. Но когда речь идет о бизнесе, важна повторяемость, скорость и эстетика. Профессиональный раскрой дает вам гарантии. Во-первых, фантастическая точность. Погрешность фрезеровки составляет 0.05 — 0.1 мм. Детали сойдутся идеально. Система шип-паз соберется без молотка и клея, с легким щелчком. Во-вторых, никаких сколов. Правильный подбор оборотов шпинделя и скорости подачи (feed rate) гарантирует чистый край. Вы получаете деталь, готовую к монтажу. В-третьих, оптимизация материала. Программа-нестер (от англ. nesting) автоматически раскладывает ваши детали на листе так, чтобы минимизировать обрезки. Отходы стремятся к нулю. Вы экономите деньги. Выбирая подрядчика, всегда смотрите на его портфолио. На сайте нормальной компании есть галерея. Там реквизиты проверены, ещё фото готовых изделий выложены в высоком разрешении, а не скачаны со стоков. Вы должны видеть живой процесс. Только так можно понять, что перед вами реальное производство, а не посредник.

Как формируется стоимость услуг

Цена не берется с потолка. Ценообразование в этой сфере прозрачно, как кусок хорошего акрила. Основная единица измерения — погонный метр реза. Чем длиннее линия, по которой пройдет фреза, тем больше времени займет работа. Но это не единственный фактор. Стоимость зависит от: 1. Толщины материала. Прорезать 3 мм в разы быстрее, чем 10 мм. Толстый пластик фрезеруют в несколько проходов, чтобы не сломать инструмент. Больше проходов — больше времени станка — выше цена. 2. Сложности контура. Прямоугольник вырезать легко. А вот витиеватый узор, мелкий шрифт или сложную перфорацию — долго. Станку приходится постоянно тормозить на углах и разгоняться снова. 3. Типа материала. Вспененный ПВХ режется быстро. Жесткий — медленнее. 4. Объема заказа. Оптом всегда дешевле. При заказе от 500 или 1000 погонных метров цена падает в разы. Многие спрашивают: «А сколько стоит деталь?». Завод не считает детали. Завод считает метры. Плюс не забывайте про стоимость самого пластика, если вы заказываете работу из материала подрядчика. В таблице ниже приведен примерный порядок цен. Обратите внимание, что прайс указан в руб за 1 погонный метр.

Примечание: Цены ориентировочные. Минимальная стоимость заказа на производстве обычно стартует от 1500-2000 рублей из-за затрат на наладку оборудования.

Требования к макетам (чертежам)

Чертеж — это язык, на котором вы разговариваете со станком ЧПУ. Нарисуете криво — вырежут криво. Машина не умеет додумывать. Она едет ровно по той линии, которую вы ей дали. Чтобы заказ ушел в работу без задержек, соблюдайте строгие технические правила:

Формат файлов. Принимаются только векторные форматы: .cdr (CorelDRAW), .dxf (AutoCAD), .eps, .ai (Adobe Illustrator), .pdf (векторный). Никаких джипегов. Никаких картинок из Word. Растр станок не понимает.

Масштаб. Строго 1:1. Все размеры должны быть в миллиметрах.

Кривые линии. Все шрифты, логотипы и обводки должны быть переведены в кривые (Convert to Curves). Иначе на компьютере оператора ваш красивый шрифт слетит и заменится на стандартный Arial.

Замкнутые контуры. Линия реза должна быть непрерывной. Если в контуре есть микроразрыв, программа не сможет просчитать траекторию движения фрезы.

Отсутствие наложений. Двойных линий быть не должно. Если две линии лежат друг на друге, станок проедет по этому месту дважды. Это испортит край и увеличит время работы (и вашу смету).

Отступы. При раскладке деталей на листе оставляйте зазор между ними не менее диаметра фрезы (обычно 3-4 мм, лучше 6 мм для надежности). От края листа нужно отступать минимум 10-15 мм, чтобы струбцины могли зажать материал. Хороший технолог всегда проверит ваш макет перед запуском. Но если чертеж требует серьезной доработки (чистки узлов, отрисовки заново), за это возьмут дополнительную плату. Услуги дизайнера стоят денег.

Этапы сотрудничества

Процесс взаимодействия с адекватным подрядчиком отлажен до автоматизма. Вы не тратите нервы. Вы просто следуете четкому алгоритму.

Шаг 1. Отправка заявки и макета. Вы отправляете на почту или в мессенджер векторный файл. В письме обязательно указываете: материал, его толщину, количество изделий. Если требуется печать на пленке с последующей накаткой и плоттерной резкой по контуру — укажите это сразу. Комплексные заказы требуют другой подготовки.

Шаг 2. Расчет стоимости и сроков. Инженер загружает ваш файл в управляющую программу. Программа вычисляет точную длину реза. Технолог умножает ее на тариф из таблицы, плюсует стоимость материала. Вы получаете итоговую смету. Обычно расчет занимает от 20 минут до пары часов.

Шаг 3. Согласование материала. Можно резать из вашего сырья (давальческого), а можно из складских запасов производства. Второй вариант удобнее. Вам не нужно заказывать Газель, ехать на оптовую базу за пластиком, а потом везти его в цех. Производство само закупит нужный ПВХ по оптовым ценам.

Шаг 4. Оплата и запуск в работу. После поступления денег (или предоплаты) заказ падает в очередь на станок. Нормальные сроки выполнения — 1-3 рабочих дня. Если нужно «еще вчера», существует наценка за срочность (обычно +50% к прайсу). Станки могут работать круглосуточно.

Шаг 5. Контроль качества и выдача. Фреза останавливается. Оператор снимает готовые детали. Продувает их сжатым воздухом от пыли и стружки. Проверяет геометрию штангенциркулем. Детали упаковываются в стрейч-пленку, чтобы не поцарапались при транспортировке. Вы приезжаете на склад.
