Подготовка макетов для резки

Подготовка макетов для резки материалов — это абсолютный фундамент любого производства. Без него вы просто переводите дорогую пленку, картон или фанеру в мусор. Хотите запустить тираж виниловых наклеек? Или вырезать партию сложных топперов? Первое, с чем вы столкнетесь — потребность правильно подготовить макет для станка. Многие начинающие дизайнеры думают, что достаточно нарисовать красивую картинку, сохранить ее в PDF и отправить на производство. Это фатальная ошибка. Станок не понимает красоту. Он понимает только сухую математику. Координаты, векторы, точки. Если файл собран криво, нож плоттера прорежет подложку насквозь, а лазер сожжет мелкие детали дотла. Качественная подготовка файлов экономит всё. Время оператора. Нервы дизайнера. Бюджет заказчика. Правильный чертеж сразу встает в работу. Никаких доработок, никаких возвратов с пометкой «переделайте, у вас шрифты не в кривых». В этой статье мы по косточкам разберем весь процесс. От выбора софта до финального чек-листа перед отправкой в цех.

Выбор графического редактора

Чем рисовать контуры? Выбор программного обеспечения огромен. Но производственное оборудование понимает далеко не всё. Забудьте про Photoshop. Растровая графика здесь не работает. Нам нужны четкие векторные форматы для создания идеальных путей реза. Разберем тройку лидеров индустрии.

CorelDRAW

Народный любимец производственников в странах СНГ. Почему? Он простой, как автомат Калашникова. Создать макет для лазерной резки здесь можно буквально за пару кликов мышкой. Большинство бюджетных и среднебюджетных китайских плоттеров и граверов поставляются с плагинами, которые встраиваются прямо в Корел (например, eCut или RDWorks). В CorelDRAW очень удобно проверять замыкание кривых. Инструмент «Форма» (Shape tool) позволяет мгновенно увидеть разорванные узлы. Но есть и минусы. Корел иногда странно работает с эффектами теней и прозрачностей, если вы пытаетесь экспортировать их вместе с вектором. Поэтому правило номер один: перед экспортом убираем весь визуальный мусор. Только голый контур.

Adobe Illustrator

Безоговорочный стандарт для графических дизайнеров по всему миру. Идеален, когда нужно совместить полноцветную графику и точный рез. Например, если у вас в тираже бумага-самоклейка, поле для печати настраивается именно тут. Вы создаете отдельный слой с графикой (CMYK), а поверх него кладете слой с контуром реза (Spot color). В Иллюстраторе невероятно мощный инструмент «Обработка контуров» (Pathfinder). Он спасает, когда нужно слить несколько пересекающихся фигур в один неделимый объект. Экспорт в нужные форматы (особенно в старый добрый EPS) проходит гладко и без искажения геометрии.

AutoCAD

Тяжелая артиллерия мира чертежей. Инженеры обожают Автокад. Дизайнеры творческих профессий его откровенно боятся. Но для точных технических деталей он незаменим. Если вам нужно вырезать шестеренки, корпуса для приборов или сложные составные конструкции — делайте это здесь. Профессиональная подготовка макетов в AutoCAD опирается на использование полилиний. Обычные линии станок может воспринять как набор разрозненных отрезков. А полилиния — это единый путь. Масштаб тут всегда железный, сюрпризов при экспорте в DXF почти не бывает.

Общие технические требования к макетам

Переходим к самой сути. Базовые правила. Они должны соблюдаться неукоснительно, независимо от того, какой у вас станок в цеху. Игнорировать их нельзя. Иначе нож порежет мимо, а лазер испортит заготовку.

Форматы файлов

Вектор — это король. Растровые картинки (JPG, PNG, TIFF) станок не прочитает. Точнее, он может их выгравировать, но вырезать по контуру — никогда. Для резки нужен математический путь. Разберем оптимальные форматы:

• DXF: Межплатформенный стандарт. Его понимают 99% ЧПУ-станков в мире. Идеален для векторных контуров без заливки.
• CDR: Родной формат Корела. Удобен, если вы точно знаете, что у подрядчика стоит та же версия программы (или более новая).
• AI и EPS: Стандарт для плоттерной резки пленок и бумаги. Особенно версия EPS 10 — она открывается абсолютно везде.
• SVG: Часто используется в современных web-to-print системах и легких домашних плоттерах вроде Cricut или Silhouette.

Важный нюанс. Просто сохранить JPG картинку с расширением EPS — не значит сделать вектор. Внутри файла останется растр. Контуры нужно отрисовывать вручную или трассировать.

Векторные контуры и масштаб

Как подготовить макет, чтобы деталь получилась нужного размера? Ответ один — работайте строго в масштабе 1:1. Никаких «увеличьте потом в три раза». Файл должен передаваться на производство ровно в тех миллиметрах, в которых изделие пойдет в жизнь. Все элементы макетов для резки должны быть переведены в пути (кривые). Если вы нарисовали прямоугольник системным инструментом, обязательно конвертируйте его в кривую. Оборудование считывает координаты точек, а не свойства системных фигур редактора.

Толщина линий и цветовое разделение

Толщина обводки имеет колоссальное значение. Для плоттера и лазера линия должна быть математически тонкой, невидимой для обычного принтера. В CorelDRAW это называется «сверхтонкий абрис» (Hairline). В Adobe Illustrator нужно задавать толщину 0.001 мм или 0.25 pt. Если оставить толстую обводку в пару миллиметров, управляющая программа станка может воспринять ее как двойной контур (внутренний и внешний) и прорежет деталь дважды. Цветовое разделение — еще один столп подготовки. Разные операции раскидываются по цветам.

• Красный цвет (RGB 255,0,0): Традиционно обозначает сквозной рез.
• Черный цвет (RGB 0,0,0): Используется для сплошной гравировки.

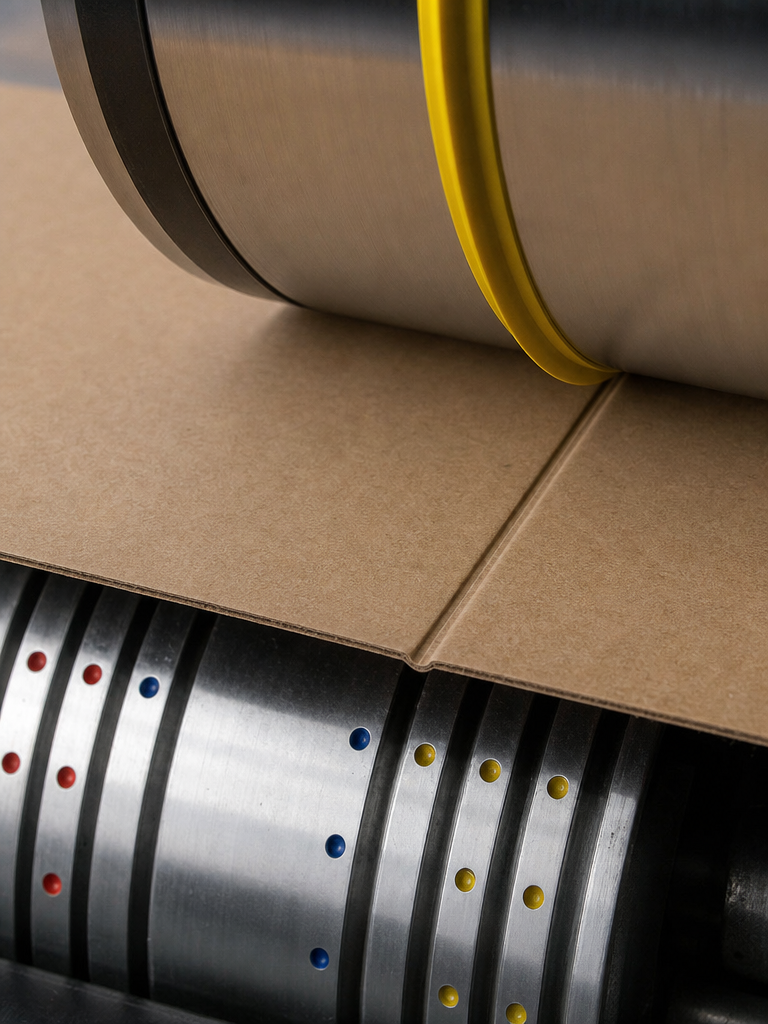

• Зеленый или синий цвет: Применяется для биговки, надсечки (несквозного реза) или легкой векторной гравировки по контуру.

Машина ориентируется на цвета, чтобы оператор мог задать разную мощность и скорость для каждого слоя.

Замкнутость линий и удаление дубликатов

Открытые узлы — тихий убийца вашего тиража. Все контуры реза должны быть замкнуты. Представьте, что вы вырезаете круг. Если линия не замкнута хотя бы на долю миллиметра, нож не дорежет пленку. Вы начнете снимать облой (лишний материал), и пленка потянется, разрывая наклейку. Двойные линии (дубликаты) — зло не меньшее. Дизайнеры часто случайно копируют объект и вставляют его поверх оригинала. Визуально на мониторе ничего не меняется. Но станок видит две линии. Что произойдет? Лазер пройдет по одному месту дважды. Материал перегреется, обуглится, а тонкий рез превратится в широкую черную дыру. Плоттер прорежет подложку насквозь и может сломать лезвие о марзан. Как избежать этой проблемы? В AutoCAD есть спасительная команда Overkill, которая автоматически удаляет наложенные друг на друга линии. В Иллюстраторе и Кореле придется проверять макет вручную, сдвигая подозрительные объекты, или использовать сторонние макросы для поиска дублей.

Учет ширины реза (Kerf) и рабочего поля

Любой режущий инструмент имеет физическую толщину. Луч лазера в среднем забирает 0.1 — 0.2 мм материала. Лезвие ножа — чуть меньше, но оно тоже раздвигает материал. Это явление называется Kerf (ширина реза). Если вы делаете коробку с шип-паз соединением, и начертите шип 5 мм и паз 5 мм — деталь будет болтаться. Она выпадет. Чтобы соединение было плотным, нужно компенсировать Kerf. Шип делают чуть больше (например, 5.1 мм), а паз чуть меньше (4.9 мм). Компенсация настраивается через инструмент Offset (Контур/Смещение). Также критически важно вписать детали в рабочее поле. Если у подрядчика поле для резки имеет размер 1000х600 мм, ваш макет не может быть 1005х605 мм. Более того, всегда нужно оставлять технологические отступы от краев материала минимум по 10-15 мм, чтобы прижимные ролики или магниты могли надежно зафиксировать лист. Детали внутри листа (компоновка/нестинг) тоже не должны прилипать друг к другу. Оставляйте зазор в 2-3 мм между контурами, иначе перемычка сгорит или порвется.

Особенности подготовки макетов для разных видов резки

Технологии разные. И подход к файлам тоже отличается. То, что идеально подойдет для винила, может стать катастрофой для фанеры.

Лазерная резка (фанера, акрил)

Лазер режет температурой. Он буквально испаряет материал. Поэтому здесь так важен учет термического воздействия. Подготовить макет для лазерной резки сложнее с точки зрения физики материалов. Например, при работе с акрилом (оргстеклом) нужно избегать острых внутренних углов в 90 градусов, если деталь будет нести нагрузку. Внутренний угол концентрирует напряжение. Лист акрила может просто треснуть при малейшем изгибе. Углы нужно слегка скруглять (радиус хотя бы 0.5 мм). Также специфика макета для лазерной обработки требует полного отсутствия пересекающихся линий реза. Лазер не должен останавливаться в одной точке дважды, иначе вспыхнет пламя.

Плоттерная резка (пленка, бумага)

Тут правит бал контурная (оптическая) резка по напечатанному. Логика процесса такая: сначала вы печатаете полноцветное изображение на принтере, а затем загружаете лист в плоттер, чтобы он вырезал наклейки по контуру. Для этого требуется создать два связанных файла (или два слоя). Один — для печати, второй — для резки. Ключевое правило здесь — вылеты под обрез (Bleeds). Если у вас круглая красная наклейка, красный фон должен выходить за пределы контура реза на 2-3 мм. Плоттер имеет погрешность позиционирования (около 0.5-1 мм). Если вылетов не будет, на краю наклейки может появиться белая полоса непропечатанной бумаги. Кроме того, в макет ОБЯЗАТЕЛЬНО добавляются приводочные метки (Crop marks). Это специальные черные квадраты или уголки по краям листа. Оптический датчик плоттера считывает их, понимает, как именно лежит лист, и корректирует траекторию ножа. Поле для печати должно быть настроено так, чтобы метки не обрезались краем принтера. В противном случае станок ослепнет и откажется работать.

Типичные ошибки при подготовке макетов

На чем спотыкаются новички? На одних и тех же граблях. Разберем топ самых частых проблем, из-за которых файлы разворачивают обратно. 1. Непереведенные шрифты. Вы использовали красивый шрифт из своей системы. Сохранили макет. Отправили на производство. Там открывают файл — а шрифта нет. Программа заменяет его на стандартный Arial. Итог — испорченный тираж. Всегда, абсолютно всегда переводите текст в кривые (Ctrl+Q в Corel, Ctrl+Shift+O в Illustrator). После этого текст перестает быть шрифтом и становится набором векторных линий. 2. Забытый растр. Дизайнер вставил логотип в формате PNG, сверху нарисовал векторный кружочек и думает, что всё готово. Станок проигнорирует PNG. Растр нужно либо удалять, если он был шаблоном для отрисовки, либо трассировать в вектор. 3. Скрытые слои и объекты. В процессе работы вы скрыли направляющие линии или черновики, нажав иконку «глаза» в панели слоев. При экспорте в DXF или EPS эти скрытые элементы могут вылезти наружу и отправиться на резку. Станок порубит ваш лист в капусту по скрытым эскизам. 4. Слишком мелкие детали. Подготовить макет для станка — значит понимать физику. Если вы нарисовали перемычку в трафарете толщиной 0.2 мм, лазер ее просто сожжет, а плоттер зажует. Минимальная толщина элементов зависит от материала, но обычно это не менее 1-1.5 мм. 5. Игнорирование размеров оборудования. Вы нарисовали цельную деталь длиной 1500 мм. А у подрядчика поле для резки всего 1200 мм. Деталь не влезет. Макет придется резать на части и придумывать замковые соединения.

Чек-лист: 8 шагов проверки файла перед отправкой на станок

Чтобы гарантировать отсутствие брака и не краснеть перед производством, используйте этот короткий пошаговый алгоритм для финальной самопроверки макета.

1. Проверьте масштаб. Ровно 1:1 в миллиметрах. Никаких дюймов или пикселей.
2. Переведите шрифты. Выделите всё (Ctrl+A). Конвертируйте в кривые. Проверьте через свойства документа, что текстовых объектов не осталось.
3. Удалите растр. Убедитесь, что в файле нет встроенных битмапов, фотографий и растровых теней.
4. Настройте толщину обводки. Для линий реза установите Hairline (Сверхтонкий абрис) или 0.001 мм.
5. Разделите цвета. Рез — красный, гравировка — черный, биговка — зеленый. Только RGB палитра.
6. Убейте дубликаты. Проверьте файл на наличие наложенных друг на друга контуров. Удалите лишнее.
7. Замкните кривые. Убедитесь, что все фигуры закрыты, нет торчащих свободных узлов и разрывов.
8. Проверьте габариты. Убедитесь, что ваш раскрой помещается в рабочее поле станка с учетом отступов от краев материала (минимум по 10 мм).

Пройдясь по этому чек-листу, вы можете быть уверены на 99%, что ваш файл идеален.

Заключение

Подводя итог, хочется сказать главное. Подготовка макетов — это не формальность и не придирки суровых инженеров из цеха. Это единственный способ перевести вашу идею из цифрового мира в физический без искажений. Правильно настроенное поле для печати, скрупулезный учет толщины реза, чистые, замкнутые векторные контуры — всё это гарантия того, что изделие получится качественным с первого раза. Да, на первых порах изучение всех этих отступов, форматов и узлов может показаться нудным. Но как только вы набьете руку, подготовка правильного файла будет занимать у вас считанные минуты. Уважайте технологию, дружите со станком, соблюдайте технические требования. И тогда ваши макеты для резки будут превращаться в безупречную готовую продукцию, радуя вас и ваших клиентов. Ошибки стоят дорого. Знания о том, как их избегать, окупаются на первом же тираже. Не ленитесь проверять файлы по чек-листу, и производственный процесс будет приносить только удовольствие.
